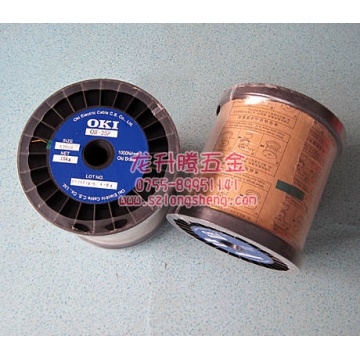

供应线切割放电加工用电极丝B型软黄铜线规格齐全MG

供应线切割放电加工用电极丝B型软黄铜线规格齐全MG，

特点
·高精密的尺寸精度
　外径尺寸精度达±0.001mm，真圆度在0.001mm以内。
　为达到高精度的尺寸精度，在生产流水线上设置了最新的
　激光自动检测机随时监测产品精度，检测结果由计算机系
　统管理。
·卓越的直线性
　对于电极丝的卷曲和扭曲，采用本公司独自的测定方法对
　每一卷进行严密地检查。
·稳定的机械性能
　自动检测机严密地检查每卷电极丝的延伸率，抗拉负荷和抗拉强度，严格地管理，保证质量稳定。
·光滑的表层质量
　为了稳定作为电极丝的高性能，对拔丝用的钻石喷嘴及润滑油采用我公司独自的管理方式，始终保
　持在最佳状态下拔丝，达到表面无凹凸，无污垢，无伤痕生产。
·高可信度
　各条生产流水线设有与计算机相连的自动检测机，实施完善的制造批号管理。

规格表

部品号码	部品名称	线　径		卷线量（净重）		线轴规格
		（mm）	（in）	（kg）	（lb）
2087402	KHW-10THP-3	0.10	0.004	3	6.6		P-3
2087403	KHW-15THP-3	0.15	0.006	3	6.6		P-3
2085156	KHW-20THP-3	0.20	0.008	3	6.6		P-3
2087406	KHW20THP-5	0.20	0.008	5	11		P-5
2087443	KHW-20THP-20	0.20	0.008	20	44.1		P-20
2087444	KHW-20THDP-30	0.20	0.008	30	66.1		DP-30
2085157	KHW-25THP-3	0.25	0.010	3	6.6		P-3
2087410	KHW-25THP-5	0.25	0.010	5	11		P-5
2087445	KHW-25THP-20	0.25	0.010	20	44.1		P-20
2087446	KHW-25T-30	0.25	0.010	30	66.1		DP-30
2085158	KHW-30THP-3	0.30	0.012	3	6.6		P-3
2087414	KHW-30THP-5	0.30	0.012	5	11		P-5
2087447	KHW-30THP-20	0.30	0.012	20	44.1		P-20
2087448	KHW-30THDP-30	0.30	0.012	30	66.1		DP-30

技术数据

级别	材质	抗拉强度（Mpa）	延伸率（％）	线径最大误差（mm）	真圆率（mm）	耐张力（N）
H	黄铜	930-980以上	0.4％以上	±0.001	0.001以内	30.79以上

线轴规格表

线轴规格	线轴外径 D1	轴　径 D2	外　幅 W1	内　幅 W2	轴孔径 d	每箱数量
P1	100	70	90	70	20	12
P3	130	80	110	90	20	6
P5	160	90	114	90	20	4
P20	250	110	140	110	32	1
DP30	280	200	220	180	73	1

AP Wire

AP Wire
AP镀铜钢琴丝（超精密加工用电极丝）
特点：
--代替钨丝，钼丝的超精密加工用之电极丝。
--以钢琴线为芯线，外层镀有黄铜，具有与黄铜丝相同的高导电率和相同的表面硬度，可在与黄铜丝相同的条件下加工，同时减少了对走丝系统（导电块、导丝咀）的磨损。
--抗拉强度和放电加工时的高温强度是硬质黄铜丝的2倍，加工时不易断丝。
--卓越的直线度，能满足精密加工和自动穿丝的要求。
--与钨丝、钼丝相比，价格低廉。

线径	0.03、0.04、0.05、0.06、0.07、0.08、0.10mm
抗拉强度	0.03-0 0.03-0.08≥2160N/mm²； 0.10≥1960N/mm²
导电率	≥13%IACS
线径公差	0.03-0 0.03-0.08为-0.003-+0mm； 0.10为-0.004-+0mm
每5000m净重	0.03/28g, 0.04/45g, 0.05/75g, 0.06/112g, 0.07/153g, 0.08/200g, 0.10/312g
卷轴	P3轴，分5000m/卷、10000m/卷、20000m/卷三种

　
APZ Wire
APZ镀锌钢琴丝（超精密加工用电极丝）
特点：
--在钢琴线的芯线上施加特殊镀锌层的构造。
--可在AP电极丝相同条件下加工。
--在油浸加工中可比镀铜钢琴丝提高30-80%的加工速度。
线径：0.04、0.05、0.07、0.10mm。
注：有的镀锌钢琴线的表面镀层为高含锌量的铜锌合金。
