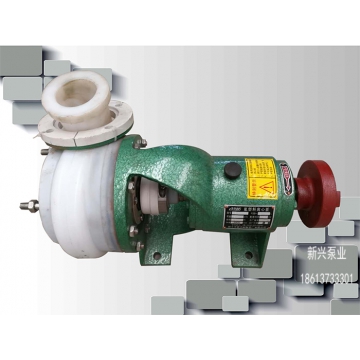

河南-新乡化工泵FSB系列氟塑料合金离心泵

　　一.产品概况：

　　FSB系列氟塑料合金离心泵，适用于-20°C—120°C温度的条件下，长期输送任意浓度的各种酸，氧化剂等多种腐蚀性介质，其壳体及过流部分全部用F46氟合金制成，它集多种氟塑料之优点，具有特强的耐腐蚀性，并具有机械强度高，不老化，无毒素分解优点。

　　二.型号定义：

　　例：50FSB--25L

　　50----------吸入口直径（mm）

　　FS----------过流部件材质F46

　　B-----------离心泵

　　25----------设计扬程（m）

　　L-----------轴连式（带底板）

　　三.主要用途:：

　　本产品系列共计20多个规格，流量、扬程范围广。适用于石油、化工、制药、农药、酸洗、染料、油漆、冶炼、造纸、电镀、食品等行业输送液体，杜绝跑、冒、滴、漏，是建设现代文明工厂的理想设备。

　　四.机械密封的选择：

　　清洁酸液氧化剂介质配用无冷却水单端面机械密封-WB2。

　　适用温度：-20°C至120°C。

　　五.设计特点：

　　该产品机械强度高，设计合理，结构紧凑，性能可靠，使用维修方便，流道光滑效率高，节约能源，

　　FSB型离心泵,过流部件全部采用氟塑料合金制造，结构紧凑.操作简单、价格低廉.

　　六.拆装说明：

　　FSB泵与电机在出厂时已经装好了的，所以其安装工作很简单，只要将水泵放置在水平位置上，接上进出管和接通电源即可工作了。不过为了客户更好体验和使用，新兴泵业对其还有几点说明的：

　　1.该泵采用的是塑料合金压制而成，刚度较金属的差，故管路重量不能直接压在泵体上，吸入管路尽量短直，出口管路如果过重应另加支架承受，以延长寿命。

　　2.所有接合处必须保持密封，以防漏气漏液影响水泵的功能。

　　注意：另外，该系列泵与电机联接用爪型联轴器连接，如果拆卸的话要先松掉支架与底座的4只连接螺栓，使泵与电机脱开，具体情况说明如下：

　　1.松开泵体后盖的连接螺栓，用木柄轻击泵体脱开；

　　2.松开叶轮轴与泵轴昔莫氏锥度连接在联轴器中的吊紧螺栓；

　　3.松开机械密封动环固定螺钉，用木锤轻击联轴器中心吊紧螺栓，叶轮轴与泵轴莫氏锥度松开后拉出叶轮、后盖、密封件动环，松开后盖上压盖螺钉，取出静环；

　　4.松开泵轴左右压盖螺钉，取出泵轴、轴承、清洗支架油室。

七、启动、运行与停止：

　　1.起动前应将泵内灌满加足输送的液体，严禁无液起动。

　　2.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。

　　3.起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。

　　4.停机时应先将出口的阀门关闭，然后再切断电源。

　　八、维修与保养：

　　1.定期检查泵和电机，更换易损零件。

　　2.经常注意对轴承箱加注优质钙基润滑脂，以保证轴承良好的润滑状态。

　　3.长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。

　　4.泵严禁空载运转。

　　5.介质中如含有固体颗粒时，应在泵入口处须加过滤器。

九.性能参数：
