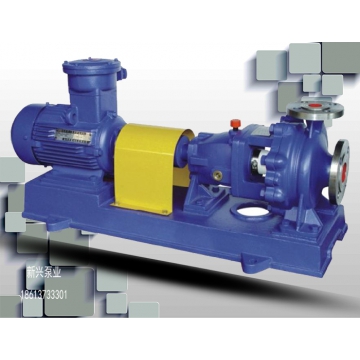

河南-新乡化工泵IH不锈钢化工离心泵

　　一、产品概述:

　　IH型不锈钢化工泵输送介质温度为-20℃～105℃，需要时采用双端面密封冷却装置，可输送介质温度为20℃～＋280℃。适用于化工、石油、冶金、电力、造纸、食品、制药、环保、废水处理和合成纤维等行业用于输送各种腐蚀的或不允许污染的类似于水的介质。

　　二、型号意义:

　　例如：IH50-32-160

　　IH----------国际标准单级单吸化工离心泵

　　50----------吸入口直径（mm）

　　32----------排出口直径（mm）

　　160---------叶轮名义直径（mm）

　　三、性能范围：

　　流量Q：6.3～400m3/h扬程H：5～132m

　　转速n：2900、1450r/min配带功率：0.55～110KW

　　进口直径：50～200mm最高工作压力：1.6Mpa

　　IH型系列泵有29个基本型，其中22个双速（2900、1450r/min）经过A、B两种型式的叶轮直径切割变型后，达112个规格。

　　四、设计特点:

　　IH型泵是全国泵行业采用ISO国际标准联合设计的系列产品，其主要由泵体、叶传输线、密封环、叶轮螺母、泵盖、密封部件、中间支架、轴、悬架部件等组成。

　　泵盖通过止口固定在中间支架上，然后通过泵体与中间支架止口的联接把泵盖夹紧在中间，泵体是轴向吸入，径向排出，脚支承式，可直接固定在底座上。悬架部件通过止口固定固定在中间支架上，并用悬架支架支撑在底座上。为拆卸方便，设计了加长联轴器，检修时可以不拆卸进出口联接管路，泵体和电动机。只需拆下联轴器的中间联接件，即可退出转子部件进行检修。这是国际上通用的一种结构形式。

　　五、泵的轴封型式：

　　填料密封：泵盖内设有填料函，采用软填料密封，填料函内可通入有一定压力的水，供密封冷却，润滑、清洗用。

　　机械密封：单端面机械密封和双端面机械密封两种型式，密封腔内通入一定压力的水，冲洗磨擦两端面，同时起冷却作用。

　　泵的密封型式采用填料密封或机械密封，由用户根据需要适用，同时根据需要允许采用适合于ISO3069规定的密封空腔尺寸和其他结构的轴封型式，如带波纹管的机械密封和付叶轮密封等等。

　  六、启动、运行与停止：

　　1.起动前应将泵内灌满加足输送的液体，严禁无液起动。

　　2.关闭出口阀门，接通电源后马上检查泵的转向必须按泵的转向箭头一致，严禁逆向运转。

　　3.起动后达到正常转速时，再逐渐打开出口阀门，并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下，泵连续工作的时间不能超过3分钟。

　　4.停机时应先将出口的阀门关闭，然后再切断电源。

　 七、维修与保养：

　　1.定期检查泵和电机，更换易损零件。

　　2.经常注意对轴承箱加注优质钙基润滑脂，以保证轴承良好的润滑状态。

　　3.长期停机不使用时，除将泵内腐蚀性液体放净外，更应注意各部件及泵内流道的清洗干净，并切断电源。

　　4.泵严禁空载运转。

　　5.介质中如含有固体颗粒时，应在泵入口处须加过滤器。
