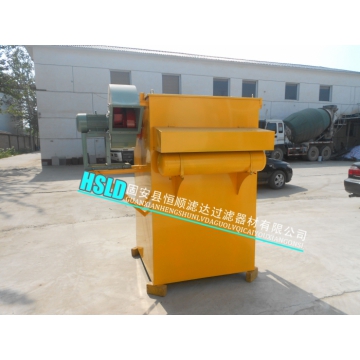

脉冲反吹布袋除尘器结构
脉冲反吹布袋除尘器由滤袋组件、导流装置、脉冲喷吹系统、出灰系统、控制系统、离线保护系统、箱体等组成。
脉冲反吹布袋除尘器原理
含尘气体由导流管进入各单元室，在导流装置的作用下，大颗粒粉尘分离后直接落入灰斗、其余粉尘随气流均匀进入各仓室过滤区，过滤后的洁净气体透过滤袋经上箱体、提升阀、排风管排出。随着过滤工况的进行，当滤袋表面积尘达到一定厚度时，由清灰控制装置(差压或定时、手动控制)按设定程序关闭提升阀，控制当前单元离线，并打开电磁脉冲阀喷吹，抖落滤袋上的粉尘。落入灰斗中的粉尘经由卸灰阀排出后，利用输灰系统送出。[1]
