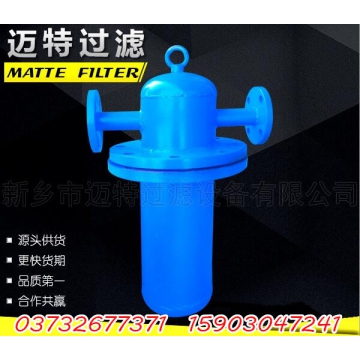

DN80旋风汽水分离器/沼气专用除水器/沼气除水设备

旋风式汽水分离器的工作原理：大量含水的蒸汽进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经疏水阀排出，干燥清洁的蒸汽从分离器出口排出。

1、旋风式汽水分离器安全信息
1.1、装置要正确安装，并要有资质的操作工按照操作指南进行调试和维护，才能使其安全运行。要正
确使用工具和安全措施。在安装管道和设备时，要遵守安装和安全指南。
1.2、隔离：安装维修时不关闭隔离阀将对系统的部件造成损害，对人体造成伤害，危险还包括：关闭
了保护装置和和通气道或者报警系统。确保隔离阀关闭，避免系统的冲击。
1.3、压力：维护修理前要考虑到管道中是否有介质，在对产品进行维修前确保压力介质已被隔离并且
安全气道已通向大气，这通过安装排空阀便容易解决。即使压力表指示为零也不要认为系统以排
空。
1.4、温度：关闭隔离阀后要有一段时间使操作部位温度接近常温，避免***。保护外套是必须的。
1.5、处置：产品可再循环。处理得当不会引起生态问题。

性能特点：

1、本产品介质通过性强、阻力小、除水效果良好。

2、除水效率高，在气体速度降到13.8m/s以下时，可除去99%以上的液态水。

3、体积小、重量轻，减轻管道负重。

4、安装方便，管道法兰式连接、可悬挂安装同时可以安装吊环。

5、免维护、可靠性好，寿命长，可使用20年。

6、按GB150压力容器标准制造，安全可靠。

7、可选配：自动排水器或手动排水器；液位计等。

8、材料：碳钢和不锈钢。

9、使用温度：≤80℃。（高温情况下，需特殊要求）

结构示意图：

选型参数及外形尺寸：

型号	口径	外形尺寸mm				最大处理量m3/min	放水装置	重量Kg	建议处理量
型号	口径	E	F	G	H	最大处理量m3/min	放水装置	重量Kg	建议处理量
MQF-25	DN25	300	400	133	285	6	自动放水阀	12	0.5
MQF-32	DN32	490	600	133	285	18	自动放水阀	17	0.7
MQF-50	DN50	685	800	159	360	18	自动放水阀	19	1
MQF-65	DN65	735	850	159	360	25	自动放水阀	35	2
MQF-80	DN80	725	900	219	420	42	自动放水阀	59	4.5
MQF-100	DN100	730	920	273	480	60	自动放水阀	102	7
MQF-125	DN125	705	950	325	585	80	自动放水阀	108	10
MQF-150	DN150	790	1050	426	650	120	自动放水阀	148	15
MQF-200	DN200	910	1200	426	650	150	自动放水阀	165	26
MQF-250	DN250	900	1250	478	680	200	自动放水阀	202	41
MQF-300	DN300	880	1300	612	830	400	自动放水阀	251	59
MQF-350	DN350	1050	1600	710	950	600	自动放水阀	387	80
MQF-400	DN400	1320	1910	820	1090	650		420	104
MQF-450	DN450	1550	2200	920	1320	720		450	132
MQF-500	DN500	1800	2500	1020	1420	950		580	163
MQF-600	DN600	1850	2700	1220	1420	1350		780	220
MQF-700	DN700	2150/1200	3000	1220	1520	1850		1000	300
MQF-800	DN800	2500/1300	3400	1220	1620	2500		1400	420
MQF-900	DN900	2800/1450	3800	1420	1720	3050		1600	500
MQF-1000	DN1000	3050/1600	4100	1420	1820	4000		1800	600
