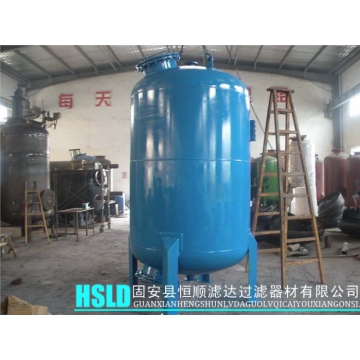

全自动反冲洗排污过滤器主要由优质碳钢或不锈钢简体、特殊结构的不锈钢契形滤网、水流导向阀、差压控制器、电动控制箱及排污装置等所组成。当过滤器工作时，水流导向阀处于开启状态，水流由入口进入过滤器，经过滤网过滤后流入出口。本机采用压差控制、定位控制自动清洗滤网。当过滤器进出口差压达设定值或定时器达到预置时间时，电动控制箱发出信号，排污阀打开（水流导向阀处于开启状态），水流冲洗粘在滤网内壁上的杂志被进一步冲洗排出，当水流导向阀处于全关状态下，水流被迫从过滤器进口段网孔进入滤网外侧，大部分净液从出口流出，一部分净液又从滤网外侧进入滤网内部（因为系统会处于泄压状态，滤网内部压力小于外侧压力），从而对滤网进行反冲洗，特殊结构的不锈钢契形滤网使得在滤网内部产生了喷射效果，任何杂志都被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束后，电动排污阀关闭，水流导向阀开启。整个冲洗过程系统可正常工作，无需停机。
