简介

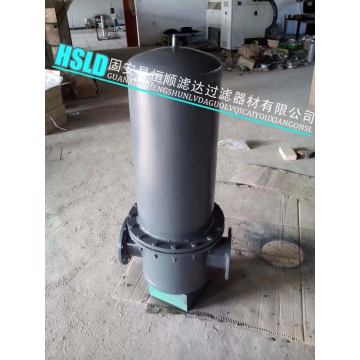

不锈钢管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

不锈钢过滤器采用304、316L不锈钢楔形滤网，强度大、精度高、耐腐蚀，最高过滤精度可达25微米。

不锈钢管道过滤器选型的一般原则

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的最高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa

过滤精度换算

微米   10   25   30   40   50   80   100   120   150   200   400   800   1500   3000

目数   1500   650   550   400   300   200   150   120   100   80   40   20   10   5

毫米   0.01   0.025   0.03   0.04   0.05   0.08   0.1   0.12   0.15   0.2   0.4   0.8   1.5   3.0
