功能与用途
　　HCPM-Q型反冲洗式自洁式过滤器广泛用于冶金、化工、石油、造纸、医药、食品、采矿、电力、城市给水领域。诸如：工业废水、循环水的过滤，乳化液的再生，废油过滤处理，冶金行业的连铸水系统、高炉水系统，热轧用高压水除磷系统。是一种先进、高效且易操作的全自动过滤装置。
设备结构与工作原理

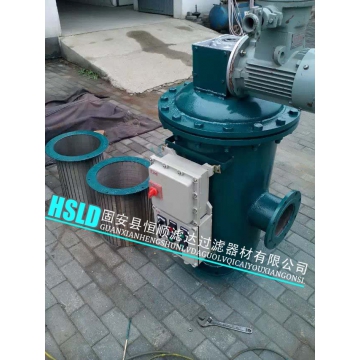

　　HCPM-Q型反冲洗式自洁式过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器的体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔。大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，最后从出口送出。
　　反冲洗过滤器芯采用高强度的楔形滤网，通过压差控制、定时控制自动清洗滤芯。当过滤器内杂质积聚在滤芯表面引起进出口压差增大到设定值，或定时器达到预置时间时，电动控制箱发出信号，驱动反冲洗机构。当反冲洗吸盘口与滤芯进口正对时，排污阀打开，此时系统泄压排水，吸盘与滤芯内侧出现一个相对压力低于滤芯外侧水压的负压区，迫使部分净循环水从滤芯外侧流入滤芯内侧，吸附在滤芯内壁上的杂质微粒随水流进吸盘内并从排污阀排出。特殊设计的滤网使得滤芯内部产生喷射效果，任何杂质都将被从光滑的内壁上冲走。当过滤器进出口压差恢复正常或定时器设定时间结束，电机停止运转，电动排污阀关闭。整个过程中，物料不断流，反洗耗水量少，实现了连续化，自动化生产。
本反冲排污过滤器特点
　　a.自动清洗过滤器减速机构采用NRV型减速机;
　　b.密封装置采用CVA62.1-85标准增强四氟双端面密封结构，密封性能可靠、使用寿命长、承压能力强;
　　c.顶部设有自动排气阀，结构紧凑、启闭灵敏；
　　d.反冲排污过滤器差压取样部分采用D520/7DD型切换差压可调式差压控制器，信号反馈正确；
　　e.自洁式过滤器滤芯采用高强度Johnson滤网，缝隙精确率高、有效过滤面积大、压降小，反冲洗效率高；
　　f.滤芯花板采用304不锈钢，与反冲洗吸盘工作界面进行镜面处理；
　　g.反冲洗排污过滤器洗吸盘采用增强聚四氟乙烯结构及反冲洗吸盘自整机构，能确保吸盘与滤芯花板的长效密封，增强了反冲洗效果;
　　h.反清洗过滤器电气控制部分采用PLC可编程控制器，清洗模式采用差压控制、定时控制及手动控制并联模式，清洗程序采用定时定位模式，反洗耗水量小，清洗彻底；
　　i.清洗过滤器电控箱采用立柱子全透屏户外防水型结构。
