HQ45X微阻球形止回阀结构图

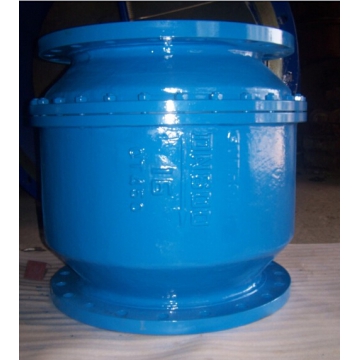

微阻球形止回阀产品简介
微阻球形止回阀，采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动。流量大、流阻损失小，密封性能好，消声关闭，可减小水击波。水平或垂直安装均可，可用于冷水、工业及生活污水等管网的水泵出口，防止介质倒流。
HQ45X微阻球形止回阀结构特点
水平或垂直安装均可，可用于热水、冷水、供暖及工业等配水管网的水泵出口，防止介质倒流。
采用橡胶包球为阀瓣，在介质的作用下，可在阀体内上下滚动，从而打开或关闭阀门。
具有流量大，水头损失小，消声关闭的特点。
该阀零件少，拆卸方便。
球体的胶层具有很强的耐磨性和弹性，具有减震，吸震，工作安全可靠。
HQ45X微阻球形止回阀技术参数
| 型号 | 公称压力MPa | 壳体实验压力MPa | 密封实验压力MPa | 阀体材料 | 球铁材料 |
| HQ45X-10 | 1.0 | 1.5 | 1.1 | 铸钢、铸铁、球铁 | 碳钢包胶 |
| HQ45X-16 | 1.6 | 2.4 | 1.76 |
HQ45X微阻球形止回阀技术参数
公称压力：1.0~2.5Mpa
公称通径：50~1000mm
适用介质：水及腐蚀性流体
适用温度：0~80℃
法兰标准：GB/T17241.6 GB/T9133
实验标准：GB/T13927 AP1598
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
HQ45X微阻球形止回阀连接尺寸
| DN | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 |
| L | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 | 1350 | 1450 | 1650 | 1900 |
| H | 510 | 670 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 100 |
