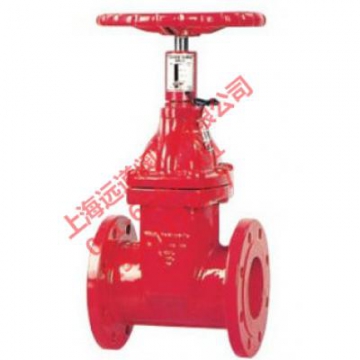

| 信号闸阀、信号蝶阀常应用于自动喷水消防管路系统，来监控供水管路，可以远地指示阀门开度。升杆式闸阀及附开度指示闸阀也经常应用于消防系统，如果闸阀安装位置离地面较高时，一般使用升杆式闸阀，可以明显指示阀门开度，若安装位置较低。则需用附开度指示闸阀。 |
二、主要零部件材料
|
零件名称
|
材质
|
|
传动帽
|
球墨铸铁、铸钢
|
|
手轮
|
可锻铸铁
|
|
防尘罩
|
塑料
|
|
密封圈
|
丁腈橡胶、三元乙丙
|
|
止推轴承
|
锡青铜
|
|
阀盖
|
灰铸铁、球墨铸铁、铸钢
|
|
螺栓
|
碳钢、不锈钢
|
|
阀体
|
灰铸铁、球墨铸铁、铸钢
|
|
铜螺母
|
锡青铜
|
|
阀杆
|
不锈钢
|
|
阀瓣
|
球墨铸铁+三元乙丙或丁腈橡胶
|
三、主要技术参数
公称压力：1.0～2.5MPa
公称通经：50～400mm
工作温度：0～80℃
适用介质：水、油、气等
法兰标准：GB/T 17241.6 GB9113
试验标准：GB13927 AP1598
四、消防专用信号弹性座封闸阀主要连接外型尺寸 单位：mm
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
178
|
190
|
203
|
229
|
254
|
267
|
292
|
330
|
356
|
381
|
406
|
|
H
|
370
|
408
|
452
|
510
|
566
|
630
|
765
|
927
|
1048
|
1110
|
1320
|
