电动调节通风蝶阀ZDLW

结构特点和应用范围

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。

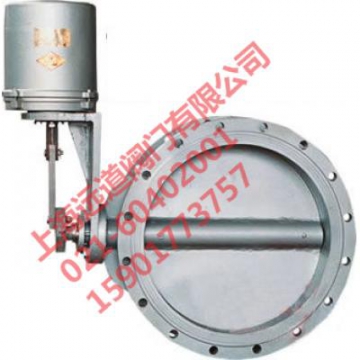

ZAJW电动调节通风蝶阀
（配DKJ执行器）老式的电动执行机构

ZDRW 外形图

型号、规格

类别	直行程		角行程
	常温型	中温型	常温型	中温型
型号	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
规格	DN600～1000		DN50～1000

ZAJW、ZKJW电动调节通风蝶阀

公称通径mm

50

80

100

125

150

200

250

300

350

400

额定流量
系数kv

85

225

340

500

770

1360

2130

3060

4160

5450

公称通径mm

450

500

600

700

800

1000

1200

1400

1600

1800

额定流量
系数kv

6900

8500

12200

16600

21700

34000

49000

66600

87000

110000

可配电动
执行机构

3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构

公称压力

0.1、0.6、1.0 (MPa)

介质温度℃

常温-20℃～+200（铸铁），-40～+450（铸钢），中温-40～+450（铸不锈钢）

转角范围

平行闸板0～700,倾斜阀板0～600

流量特性

近似百分比

接管法兰

按JB78-59中对夹式法兰连接

动作时间

25、30、60秒

阀体材质

Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW 外形图

D941W电动通风蝶阀（配CH执行器）

技术参数和性能指标

电动调节蝶阀调节机构主要技术参数

公称通径 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公称压力 MPa	0.6
介质温度 ℃	常温：-20～200（铸铁）；-40～250（铸钢）；中温-40～450（铸不锈钢）
额定转角 °	0～70
流量特性	-20～150
环境温度 ℃	近似等百分比
接管法兰	按JB78-59 对夹式法兰连接
阀体材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
阀板材质	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	速度 mm/s	最大行程 mm	技术参数
361LSC-99	10000	2.0	100	电源：220±10%Va.c.50Hz控制信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4

3610R角行程电子式电动执行机构主要技术参数

型号	输出力矩 N.m	动作时间 S/90°	最大转角	技术参数
361RSA-02	20	8.5	90°	电源：220±10%Va.c.50Hz 驱动电机：交流可逆电机输入信号：1-5V d.c. 4-20mA d.c.(信号线用屏蔽线) 开度信号：4-20mA d.c. 保护等级：相当IP55 防爆标志：ExdⅡBT4
