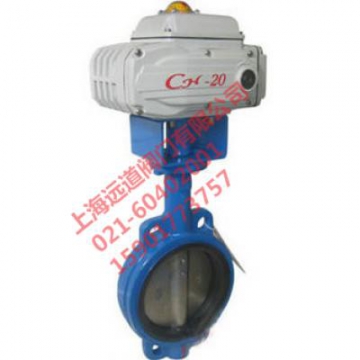

智能电动调节蝶阀D971X

D971X智能电动调节蝶阀采用一体化结构，有输入控制信号（4-20mADC或1-5VDC）及单元相电源即可控制运转，具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板加软密封（橡胶圈、四氟圈）来减少泄漏（可达0.01%），高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH 等型号电子式电执行机构。它可广泛应用于食品，环保，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。
技术参数和性能
阀体：
公称通径：DN50～400mm
公称压力：PN1.6,4.0,6.4MPa
连接形式：法兰式按JB/T78-59 JB79-59对夹式法兰连接
材料：HT200 ZG25 ZG1Gr18Ni9Ti ZGOCr18Ni12Mo2Ti

上阀盖：
常温型：-20～+200℃
散热型：+200～+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯，柔性石墨，石棉纺织填料衬橡胶，衬四氟乙烯密封材料:不锈钢,橡胶,四氟乙烯

阀内组件：
阀芯形式：阀板
流量特性：等百分比特性或直线特性
材料：1Cr18Ni9Ti OCr18Ni12M02Ti

执行机构：
类型：可选PSQ系列,3810系列或NB系列电子式角行程执行机构.亦可选用QSQ系列或DYR系列。
技术参数和性能：请参阅对应的执行机构及伺服放大器说明书。

规格参数表：

公称通径DN	50	65	80	100	125	150	200	250	300	350	400	500-2000 可与本公司商洽生产
流量系数（Kv）	110	180	232	368	656	735	1240	2025	2712	3875	5038	500-2000 可与本公司商洽生产
动作范围	0-90°
允许压差△P	小于公称压力
泄量量Q	按GB/T4213-92,为Kv值的10ˉ4
环境温度℃	-20-60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250:1
配用执行机构	PSQ101 3610RSQ-05 Unic-05 Unic-10 CH-05 CH10					PSQ201 Unic-20 3610RSC-30 CH-20		Unic-40 PSQ501 3610RSC-50 CH-40		Unic-60 PSQ701 CH-60

蝶阀外形尺寸：

电动对夹式蝶阀外形尺寸

公称通径DN	L	H1	H	D1	Z-φd	D	L1
50	43	452	80/112	120/125	4-18	165	208
65	46	475	88/115	136/145	4-18	185	208
80	46/49	516	96/120	160/	8-18	200	208
100	52/56	551	115/140	185	8-18	220	208
125	56/64	566	128/170	210	8-18	220	208
150	56/70	606	140/180	240	8-22	285	256
200	60/76	731	175/210	295	8-22	340	256
250	68/76	778	202/240	355	12-22	395/405	256
300	78/83	830	242/290	410	12-22	445/460	256
350	78/92	996	266/320	470	16-22	505-520	346
400	102	1058	298/350	515/525	16-26	565/580	346
