| 我厂生产的通风蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。 |
二、主要参数
|
公称压力（MPa)
|
0.05MPa
|
介质温度
|
-30℃～-350℃
|
|
强度试验
|
0.1MPa
|
适用介质
|
冷热风、烟气
|
|
介质流速
|
25m/s
|
泄漏率
|
3%
|
三、主要零件材料
|
零件名称
|
阀体
|
阀板
|
阀轴
|
|
材料
|
碳钢
|
碳钢
|
碳钢、不锈钢
|

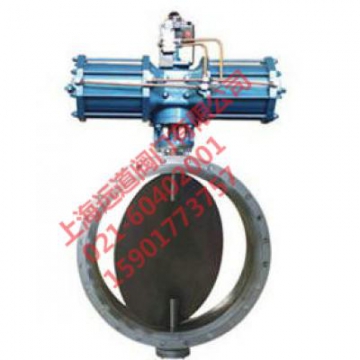

四、TD641W气动通风蝶阀主要外形连接尺寸 单位：mm
|
DN
|
D
|
D1
|
L
|
L1
|
L2
|
n-Фd
|
b
|
|
300
|
405
|
370
|
120
|
716
|
220
|
8-12
|
10
|
|
350
|
455
|
420
|
140
|
786
|
240
|
8-14
|
10
|
|
400
|
505
|
470
|
140
|
924
|
270
|
12-18
|
10
|
|
450
|
570
|
530
|
160
|
999
|
295
|
12-18
|
10
|
|
500
|
620
|
580
|
160
|
1079
|
325
|
12-18
|
10
|
|
600
|
720
|
680
|
180
|
1140
|
380
|
16-18
|
12
|
|
700
|
820
|
780
|
180
|
1240
|
430
|
16-18
|
12
|
|
800
|
920
|
880
|
200
|
1350
|
490
|
16-18
|
12
|
|
900
|
1040
|
990
|
200
|
1450
|
540
|
16-18
|
14
|
|
1000
|
1140
|
1090
|
220
|
1550
|
590
|
20-18
|
14
|
|
1100
|
1240
|
1190
|
220
|
1800
|
640
|
20-18
|
14
|
|
1200
|
1340
|
1290
|
240
|
1900
|
690
|
20-18
|
14
|
|
1300
|
1440
|
1390
|
240
|
2020
|
760
|
20-18
|
16
|
|
1400
|
1540
|
1490
|
260
|
2120
|
810
|
24-18
|
16
|
|
1500
|
1640
|
1590
|
260
|
2220
|
860
|
24-18
|
16
|
|
1600
|
1740
|
1690
|
280
|
2390
|
980
|
24-18
|
16
|
|
1700
|
1840
|
1790
|
280
|
2590
|
1030
|
28-22
|
16
|
|
1800
|
1940
|
1890
|
300
|
2709
|
1096
|
28-22
|
16
|
|
1900
|
2040
|
1990
|
300
|
2826
|
1146
|
32-22
|
16
|
|
2000
|
2150
|
2090
|
320
|
2926
|
1196
|
32-26
|
16
|
|
2200
|
2360
|
2300
|
340
|
3126
|
1296
|
36-26
|
16
|
|
2400
|
2560
|
2500
|
360
|
3326
|
1396
|
