操作機 横形ギア
ボデー FCD450-10
ステム SUS403/SUS410…50A～200A
SUS410…250A?300A
SUS420J2…350A～600A
ジスク FCD450-10+ENP
シート NBR
Oリング NBR
接続形状 ウエハ…JIS 16K
最高許容圧力 圧力-温度基準…バタ4
参照 配管適用パイプ…バタ19
備考 JIS B 2032規格適合品
検査圧力
検査基準 JIS B2032
弁箱 水圧：MPa 2.4
空圧：MPa
－
弁座 水圧：MPa
－
空圧：MPa 1.76
逆座 水圧：MPa
－
空圧：MPa
－
*：代表試験

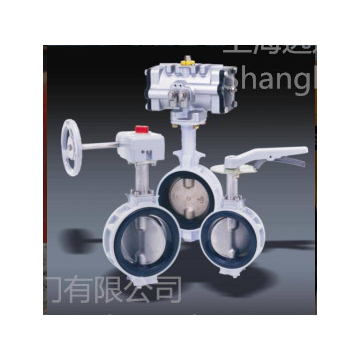

KITZ涡轮蝶阀|G-16DJ蝶阀|KITZ对夹蝶阀|北泽G-16DJ|日本涡轮蝶阀
