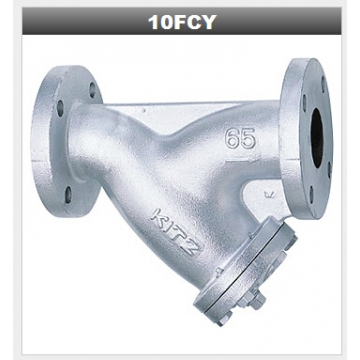

10FCY 铸铁法兰Y形过滤器 KITZ 北泽
最高工作压力
120℃均衡水流 1.37MPa(13.7bar)
120℃水、油、空气 0.98MPa(9.8bar)
120℃气 0.2MPa(2bar)
饱和蒸气 0.69MPa(6.9bar)
材质[Materials]
零件[Parts] 材质
阀体[Body] 铸铁
阀盖[Cap] 黄铜(DN10-DN40)
阀盖[Cover] 铸铁(DN50以上)
垫片[Gasket] 非石棉
过滤器[Screen] 304型不锈钢
沙格尺寸[Screen Dimensions]
阀门尺寸[Valve Size] A P 厚座[Thickness]
DN 10-20 1.4 2.4 0.3
DN 25-50 1.4 2.4 0.4
DN 65-125 1.5 2.5 0.5
DN 150-200 3.0 5.0 1.0
DN 250-350 5.0 7.0 1.0
尺寸 [Dimensions] (mm)
DN mm
10 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
inch
3/8 1/2 3/4 1 21/4 11/2 2 21/2 3 4 5 6 8 10 12 14
L
115
125
140 180 170 190 230 305 360 415 465 515 580 680 800 950
H
46 57 63 77 90 100
127
208 237 280 325 370 462 536 625 741
D
64 82 91 114 134 146 173 289 335 388 446 497 589 694 818 993
