* 最高一次压力：1.0MPa
* 直动式
* 触液部件：SCS14A/SUS316 不锈钢
* 使用材质经鉴证可回收利用

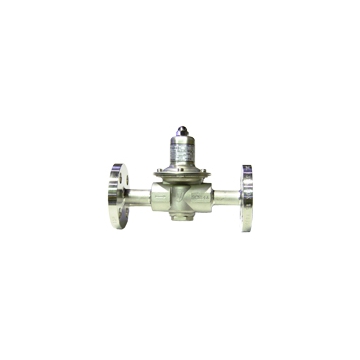

* 压力平衡结构确保稳定控制压力 Image:GD-43-10
特点 直动式 / 触液部件：SCS14A/SUS316 不锈钢
类型 直动式
仕様 适用流体 冷水和热水、空气、非腐蚀性气体、清洗或灭菌用蒸汽
一次压力 Max. 1.0MPa
二次压力 0.02 - 0.5MPa(*1)
连接方式 JIS 10K FF
最低差压 0.05MPa
最大减压比 (*2) 20:1
最高温度 90 degree(C)
材料 阀体 不锈钢
阀门和阀座 合成橡胶和不锈钢
膜片 合成橡胶和聚四氟乙烯
Remarks
*1 二次压力
(A): 0.02-0.1 MPa
(B): 0.1-0.25 MPa
(C): 0.25-0.5 MPa
*2 最大减压比
冷水和热水 --- 10:1
空气、二氧化碳、氮气 --- 20:1
* 蒸汽的最大压力为 0.2MPa
* 使用 30 分钟后蒸汽的最高温度为 130°(C)。
必须停留 4 小时后才能重新使用。
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 195 136 2.6 0.4
20A(3/4) 195 136 2.9 0.6
25A(1) 195 136 3.7 0.8
