* 最高一次压力：2.0MPa
* 直动式
* 由于采用压力平衡结构，即使一次压力波动，二次压力仍保持稳定

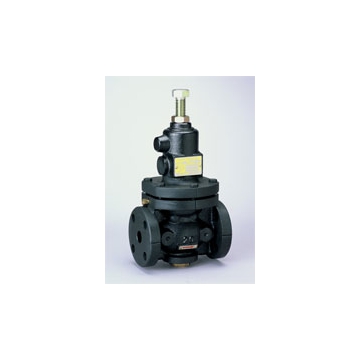

Image:GD-200H
特点 直动式 / 一次压力最高 2.0MPa
类型 直动式
仕様 适用流体 冷水和热水、油 (煤油、重油 A 和 B)、空气、其它非危险性流体
一次压力 Max. 2.0MPa
二次压力 0.05 - 1.0MPa(*)
连接方式 JIS 20K RF 法兰盘型
最低差压 0.05MPa
最大减压比 10:1
最高温度 80 degree(C)
材料 阀体 球墨铸铁
阀门和阀座 丁腈橡胶和不锈钢
膜片 丁腈橡胶
Remarks
* 二次压力
15A-50A: (A) 0.05-0.25 MPa, (B) 0.26-0.7 MPa, (C) 0.5-1.0 MPa
65A-80A: (A) 0.05-0.25 MPa, (B) 0.26-0.7 MPa, (C) 0.5-0.9 MPa
100A-150A: (A) 0.05-0.25 MPa, (B) 0.26-0.5 MPa, (C) 0.5-0.75 MPa
* 也可提供阀内件 (阀座、阀杆) 材料 [SUS316] (GD-200HS)
Size L (mm) H (mm) Weight (kg) Cv value
15A(1/2) 145 310 8.2 2.5
20A(3/4) 150 310 8.2 4
25A(1) 150 333 10.0 5
32A(1 1/4) 195 397 17.3 8
40A(1 1/2) 195 397 17.3 12
50A(2) 195 415 19.2 16
65A(2 1/2) 270 555 40.0 28
80A(3) 270 582 43.7 36
100A(4) 308 645 70.7 68
125A(5) 384 849 145.0 75
150A(6) 404 918 175.0 108
