小型空圧《CS型/スプリングリターン》＜R＞CS-UTE
品名：
空圧ステンレス鋼製ボールバルブ
操作方法：
自動-空圧
クラス：
10K
製品関連資料ダウンロード

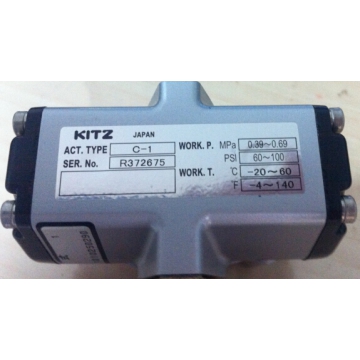

アクチェータ
CS型(スプリングリターン)
ボデー
SCS14A
ステム
SUS316+Crめっき
ボール
SUS316
ボールシート
PTFE
Oリング
FKM
方式
フローティング
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水・油・空気
（凍結なきこと）…0.98MPa
100℃以下の水・油・空気
（凍結なきこと）…0.49MPa
検査圧力
検査基準
KITZ St'd-1
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
－
空圧：MPa
0.6
逆座
水圧：MPa
－
空圧：MPa
－
*：代表試験
参照：アクチェータ仕様…自動47
