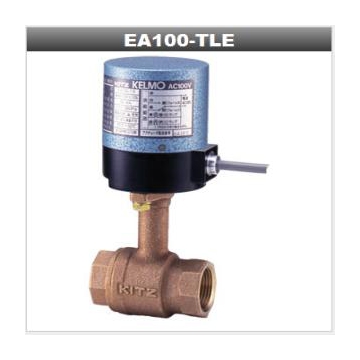

小型電動《EA型/ON-OFF》 EA100-TLE
品名：
小型電動青銅製ボールバルブ
操作方法：
自動-電動
クラス：
10K
製品関連資料ダウンロード
*：代表試験
アクチェータ
EA型(AC100V 90℃正逆回転)
ボデー
CAC406
キャップ
CAC406
ステム
C6782BD+Crめっき
ボール
Kメタル+Ni-Crめっき
ボールシート
PTFE
Oリング
FKM
方式
フローティング…1/2B～11/4B
トラニオンマウンテッド…11/2B・2B
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水・油・空気（凍結なきこと）
…0.98MPa
100℃以下の水・油・空気（凍結なきこと）
…0.49MPa
検査圧力
検査基準
KITZ St'd-18
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
－
空圧：MPa
0.6
逆座
水圧：MPa
－
空圧：MPa
－
参照：
アクチェータ仕様…自動3
備考：
ロングネック 端子箱付（EAB）…€3,000加算 蒸気用…（JK）EA＊00-TLE
CAD
図J
図E
図A
B
A
L
H
E
a
見積
価格
入数
中箱数
総入数
1/2
15
56
132
60
1
¥17,600
1
1
3/4
20
65
136.5
60
1.5
¥18,500
1
1
1
25
78
140
60
1.5
¥33,100
1
1
11/4
32
86
163
79.5
2
¥41,900
1
1
11/2
40
96
166
79.5
2
