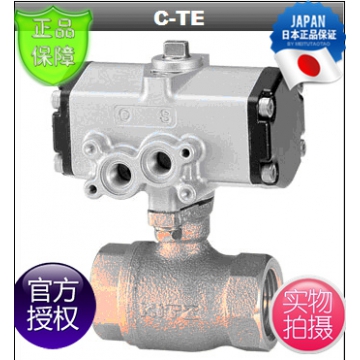

小型空圧《C型/複作動》C-TE
品名：
空圧青銅製ボールバルブ
操作方法：
自動-空圧
クラス：
10K
製品関連資料ダウンロード
上海日核阀门有限公司
销售热线：021-64085867
アクチェータ
C型(複作動)
ボデー
CAC406
キャップ
C3771BE
ステム
C6782BD+Crめっき
ボール
Kメタル+Ni-Crめっき
ボールシート
PTFE
Oリング
FKM
方式
フローティング…3/8B～11/4B
トラニオンマウンテッド…11/2B・2B
ボア径
レデューストボア
接続形状
ねじ込み…JIS B0203
最高許容圧力
80℃以下の水・油・空気
（凍結なきこと）…0.98MPa
100℃以下の水・油・空気
（凍結なきこと）…0.49MPa
検査圧力
検査基準
KITZ St'd-18
弁箱
水圧：MPa
*2.10
空圧：MPa
0.6
弁座
水圧：MPa
－
空圧：MPa
0.6
逆座
水圧：MPa
－
空圧：MPa
－
*：代表試験
参照：
アクチェータ仕様…自動47
備考：
蒸気用…（JK）C-TE
CAD
図J
図E
図A
B
A
L
H
E
a
