过滤器SY-40】
球墨铸铁，Y 型，法兰盘型
* 法兰盘型，球墨铸铁，1.0MPa
* 压力损失小，容量大

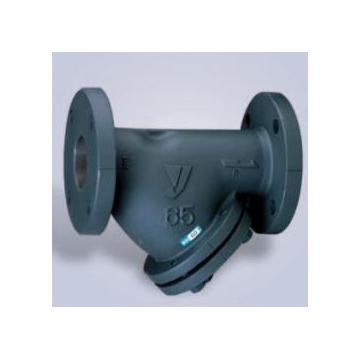

 Image:SY-40
特点 Y 型 / 法兰盘型 / 球墨铸铁 / 1.0MPa
类型 Y 型
仕様 适用流体 蒸汽、空气、冷水和热水、其它非危险性流体
最高压力 1.0MPa
连接方式 JIS 10K FF 法兰盘型
最高温度 220°(C)
标准滤网 2.5 mm 直径-7.21 个孔/平方厘米
标准网孔 80 目
可提供的滤网 (*)
可提供的目数 20-100 目
材料 阀体 球墨铸铁
滤网 不锈钢
Remarks
* 15A-80A：1.3mm 直径-16.2 个孔/平方厘米
100A 或以上：1.5mm 直径-11.2 个孔/平方厘米
Size L (mm) H1 (mm) Weight (kg)
15A(1/2) 130 61 1.9
20A(3/4) 140 75 2.5
25A(1) 160 88 4
32A(1-1/4) 175 104 5.2
40A(1-1/2) 190 115 6.7
50A(2) 225 140 10.2
65A(2-1/2) 255 167 14.5
80A(3) 330 190 18.3
100A(4) 370 225 29.7
125A(5) 415 263 40.5
150A(6) 495 315 66
200A(8) 565 385 95.8
250A(10) 690 460 167.5
300A(12) 840 556 286
