TSD-7、7F四合一蒸汽疏水阀 】【TSD-7为螺纹连接、TSD-7F为法兰连接】
四种功能融为一体，节省空间，节省能源
* 可以在“截止”、“旁通”、“疏水”和“测试”四种功能之间轻松切换。
* 内置旁通功能，因此，无需安装旁通管。
* 采用双金属，解决了空气夹带问题，确保在开始运行时顺畅排出冷凝水和空气。
* 内置过滤器
* 可以根据需要垂直安装或水平安装。
* 经过特殊热处理，阀盘和阀座具有良好的耐久性。
* 可以止回，且不受背压的影响。

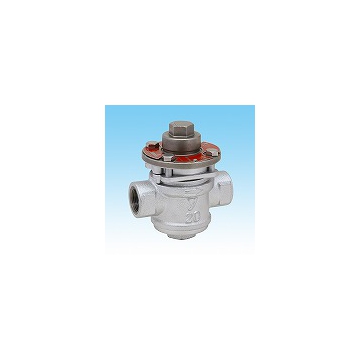

 Image:TSD-7/7F
特点 四种功能融为一体，节省空间，节省能源
类别 蒸汽疏水阀
类型 Disc trap
仕様 适用流体 蒸汽冷凝水
工作压力 0.035 - 1.0MPa
允许的背压 50% of inlet pressure
最高温度 183°(C)
安装方式 Vertical or horizontal installation including the intermediates between these positions, except upside-down posture. (Do not put the cover under the horizontal level.)
连接方式 JIS Rc 螺丝型, JIS 10K FF 法兰盘型
材料 阀体 球墨铸铁
阀盘 不锈钢
Dimensions (mm) and Weights (kg) for TSD-7
Size L (mm) H (mm) Weight (kg)
15A 107 130 2.5
20A 109 130 2.6
25A 115 130 2.7
Dimensions (mm) and Weights (kg) for TSD-7F
Size L (mm) H (mm) Weight (kg)
15A 156 130 4.1
20A 160 130 4.6
25A 160 130 5.7
