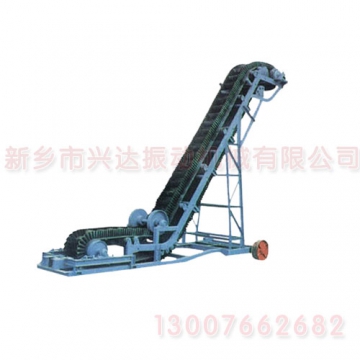

大倾角带式输送机(挡边带式输送机)产品概述:
DJ大倾角带式输送机又称挡边带式输送机，其结构是在平行橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。
大倾角带式输送机广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带,所以称为挡边带式输送机.

大倾角输送机特点及应用范围：
1.该系列产品是一种连续输送散状物料的设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2.广泛用于煤炭、粮食、建材、化工、水电和冶金等行业，在 -19℃～+40℃的环境温度范围内，输送堆积密度为 0.5～2.5t/m3各种散状物料。故也可称为粮食输送机
3.大倾角输送机最大输送倾角为 90°，最大输送物料粒度为 300mm 。
4.对于输送有特殊要求的物料，如高温或具有酸性、碱性、油类物质或有机溶剂等成分的物料，需采用特殊材料的波状挡边输送带。

大倾角带式输送机(挡边带式输送机)整机布置形式:
为获得较好的受料和卸料条件,本机采用“Z”形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。
1.上水平段:为了适应不同的卸料高度的要求,头架分为低头架(头架高度H0=1000mm),中式头架(头架高度H0=1100～1500mm)和高式头架(头架高度H0=1600～2000mm)。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿(配用头架高度H0=1000mm),中式凸弧段机架和中式中间架支腿(配用头架高度H0=1100～1500mm), 高式凸弧段机架和高式中间架支腿(配用头架高度H0=1600～2000mm)。
2.倾斜段:无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角β≧45°时,推荐采用Ⅱ型低式中间架支腿。
3.下水平段:下水平段采用低式中间架支腿。
