一) 组成

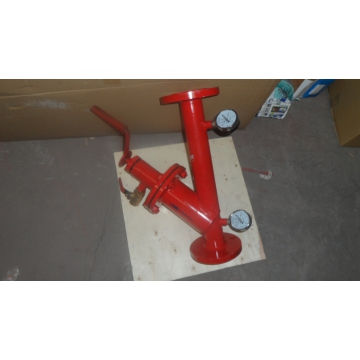

管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
(二 ) 工作原理
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重新装入即可。因此，使用维护极为方便。
(三) 适用范围
管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点，其主要适用的物料有:
1、化工、石油化工生产中弱腐蚀性物料，如:水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料，如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料，如:液甲烷、液氨、液氧和各种冷剂。
4、食品、制药生产中有卫生要求的物料，如:啤酒、饮料、乳制品、糖浆等。
(四 ) 使用方法
a:手动控制:
将手动/自动选择开关旋转至手动位置，见图8，电机和水力控制阀接通电源，水力控制阀打开，开始排污。选择开关旋转至自动位置，进入自动状态。
手动控制状态是检查电机和水力控制阀能否正常工作的手段，如果在手动控制状态不能正常排污自动控制状态也不会正常工作。
b:自动控制:
将手动/自动选择开关旋转至自动位置，首先设定过滤时间和排污时间定时器。定时器的下排数码管显示设定值，上排数码管显示计时值。
定时器设定方法:按一下位选键，下排第一个数码管闪烁，用增加键调整数值，调整好再按一下位选键，第二个数码管闪烁，用增加键调整数值，依次类推。设定好时间，数码管继续闪烁8秒，8秒后数值存入内存，且掉电不丢失。调整好数值后，按一下启动键，开始计时。如果机器断电，下一次上电，定时器自动启动，按照设定时间进行计时。
过滤时间以分为单位，最大到9999分钟，排污时间以秒为单位，最大时间到99.99秒。机器上电，用选择开关进入自动状态，首先进行过滤，过滤时间定时器开始计时，同时压差开关也将实际压差与设定压差进行比较，如果设定的过滤时间到了，而压差没有到，机器也打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时;当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，进入下一个循环，如果设定的过滤时间没到，而压差到了，机器打开排污阀进行清洗排污，过滤时间停止计时，排污时间开始计时;当排污时间到，关闭排污阀，停止清洗排污，排污时间停止计时，过滤时间开始计时，如此循环往复。
