通过五级分离—降速、离心、碰撞、变向、凝聚等原理，除去压缩空气（气体）中的液态水份，达到净化的作用。常安置在后冷却器的后面。

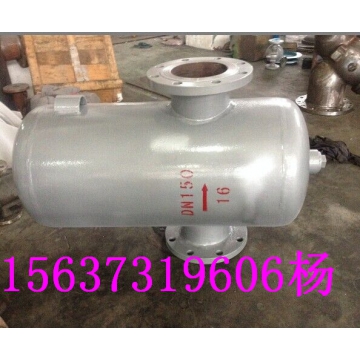

二、挡板式汽水分离器II型产品特点
■除水效率高：可除去99%的液态水份
■体积小、重量轻。
■安装方便，管道式连接、可悬挂安装。
■免维护、可靠性好。
■寿命长:可使用20年。
■按GB150压力容器标准制造，安全可靠。
■可选配：自动排水器或手动排水器；液位计；不锈钢材料；高的压力。
三、挡板式汽水分离器II型技术参数
|
设计压力 |
1．0MPa |
|
水压试验压力 |
1．25 MPa |
|
设计温度 |
80℃ |
|
腐蚀裕度 |
1mm |
|
分离效率 |
99% |
|
材料 |
Q235-B |
四、挡板式汽水分离器II型规格型号
|
型号 |
口径 |
外形尺寸mm |
处理量m3/min |
排污口尺寸 |
配套后冷却器型号 |
|||
|
E |
F |
G |
H |
|||||
|
HYQF-32 |
DN32 |
280 |
400 |
133 |
330 |
6 |
自动放水阀 |
HL4/1 ,HL2/1 |
|
HYQF-50 |
DN50 |
400 |
600 |
159 |
360 |
18 |
自动放水阀 |
HL5/1,6/1, |
|
HYQF-65 |
DN65 |
400 |
600 |
159 |
360 |
18 |
自动放水阀 |
HL10/1 |
|
HYQF-80 |
DN80 |
510 |
760 |
219 |
420 |
42 |
自动放水阀 |
HL13/1,20/1 |
|
HYQF-100 |
DN100 |
580 |
850 |
273 |
480 |
60 |
自动放水阀 |
HL40/1 |
|
HYQF-125 |
DN125 |
580 |
850 |
273 |
480 |
60 |
自动放水阀 |
HL60/1,70/1,80/1 |
|
HYQF-150 |
DN150 |
650 |
990 |
426 |
630 |
120 |
自动放水阀 |
HL100/1 |
|
HYQF-200 |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自动放水阀 |
HL150/1 |
|
HYQF-250 |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自动放水阀 |
HL200/1 |
|
HYQF-300 |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自动放水阀 |
HL370/1 |
|
HYQF-400 |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自动放水阀 |
HL370/1 |
