一、手摇刷式过滤器产品介绍及原理概述
过滤器是水净化过程中不可缺少的处理设备，用于拦截水中的各种杂质，以净化水质或保护系统中其他设备的正常工作。普通滤网式过滤器因其结构简单、过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域，但其缺点是纳污量小、易受污物堵塞、清洗工作复杂，必须对设备进行拆卸才能实现对过滤部分的清洗，而且受人为因素影响比较大，使整个系统的自动化程度很低。手摇刷式过滤器可对原水进行过滤并对滤芯进行半自动清洗排污，且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有处理量大，不间断供水，应用面广泛等优点。

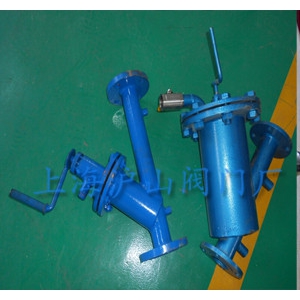

手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。
二、手摇刷式过滤器应用范围
 过滤应用：冷却水过滤；保护喷头；污水三级处理；市政水回用；车间用水；R．O．系统前过滤；酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；制冷采暖水系统。灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。
三、手摇刷式过滤器产品特点：
1、单台最大过滤流量可达970m3/h
2、过滤精度从4000微米-20微米
3、滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
4、最小工作压力≥0.1MPa
5、最高工作压力≤2.5MPa(特殊可定制)
6、工作温度≤95℃
7、清洗方式：刷式
8、安装形式：可立式安装或卧式安装，多台并联可获得更大流量
四、手摇刷式过滤器产品选型
1、您在选择手摇刷式过滤器的时候，请考虑以下几个参数
■ 处理流量
■过滤介质的化学性质
■ 过滤介质的悬浮物浓度
■要求的过滤精度
■ 管道的压力
2、手摇刷式过滤器过滤精度对照表

3、过滤器材质
■壳体：碳钢、304不锈钢、316L不锈钢
■滤网：304不锈钢、316L不锈钢
■刷架：304不锈钢、316L不锈钢
■排污阀：铸铁、铜、不锈钢
■密封圈：EPDM橡胶
■清洗刷：不锈钢、尼龙
注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。
五、手摇刷式过滤器滤芯和清洗刷子的选择

手摇刷式过滤器网刷
1、滤芯精度比较高时，一般选用复合网和锲型网。
2、复合网又可分为普通纺织网和冲孔板复合，特种网和冲孔板复合。
3、锲型网基本上可以终身使用，其特殊的梯形不锈钢丝形成了滤芯内部缝隙小，外部大的结构，介质从滤芯内向外流动，出水更利，不易阻塞。同时这种结构也更有利于需要反冲洗的设备反冲洗。
4、锲型网可以选择全不锈钢清洗刷子，而复合网由于其材质所限只能选用尼龙刷子。不锈钢刷子长度可调节，使用时间更长，适用多种特殊环境，如过滤介质比较粘稠。要根据需要选择网刷。
六、手摇刷式过滤器阀体选择
理论上阀体越大滤芯越大，清洗排污次数越少。从成本角度考虑，在满足处理量的基础上选择适合的阀体大小。


七、手摇刷式过滤器设备安装与连接
1、设备本体安装
（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照手摇刷式过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。MYS系列手摇刷式过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
（3）手摇刷式过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。
（4）在动力系统中，手摇刷式过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，手摇刷式过滤器也可安装在水泵之前，并尽量靠近水泵。
（5）排污阀连接方式分为法兰和丝扣，排污管不宜过长，最好不要超过 10 米。
（6）安装时应考虑便于检修，手摇刷式过滤器前后应安装关断阀门，且应安装旁通管道。
八、手摇刷式过滤器规格尺寸：
