Z941H电动法兰闸阀
http://www.hsfamen.com/zhafa/2015/1130/459.html
|
|
产品名称： |
电动法兰闸阀 |
| 产品型号： |
Z941H、Z941W |
| 产品口径： |
DN40-DN140 |
| 产品压力： |
1.6MPa-16.0 MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、电动法兰闸阀产品概述：
电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀是由闸阀阀体配用多回转式电动执行器，使阀板作上下直线运动，实现远程控制阀位开关，方便快捷。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～500℃的石油、化工、水力、火力电站各种系统的管路上实现远程控制阀位开关，切断或接通管路介质。电动法兰闸阀，Z941H电动铸钢闸阀，电动楔式闸阀适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
二、电动法兰闸阀产品特点：
1、闸阀是截断阀之一，主要用来接通或截断管路中的介质; 闸阀适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
2、楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。
3、流体阻力小。闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。
4、启闭较省力。启闭时闸板运动方向与介质流动方向相垂直。与截止阀相比，闸阀的启闭较为省力。
5、介质流动方向一般不受限制。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。便于安装，适用于介质的流动方向可能改变的管路中。

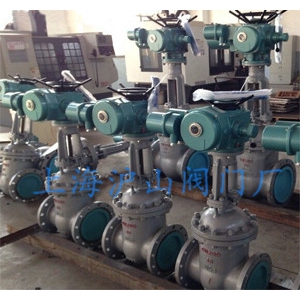

三、电动法兰闸阀产品实拍：
四、电动法兰闸阀设计规范：
| 设计与制造 |
GB/T12234 |
| 连接端尺寸 |
结构长度 |
GB/T12221 |
| 法兰尺寸 |
JB79 |
| 检验与试验 |
JB/T9092 |
| 材 料 |
碳钢 |
GB/T12229 |
| 不锈钢 |
GB/T12230 |
五、电动法兰闸阀执行器特点：
1、电源：电机为三相交流，380V（特殊订货660V或220V），50Hz（特殊订货60Hz）；控制线为220V，50Hz（特殊订货60Hz）；远程控制为24VDC。
2、工作环境：
（1）环境温度：-20～+60℃（特殊订货-60～+80℃）。
（2）相对湿度：≤90%（25℃时）。
（3）普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ；防爆型产品有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1～T4组的爆炸性气体混合物。（详见GB3836.1）
六、电动法兰闸阀零件材料：
七、电动法兰闸阀性能规范：
八、电动法兰闸阀外形尺寸：
※注：以上参数均以国标PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
九、电动法兰闸阀安装实例：
|
|
