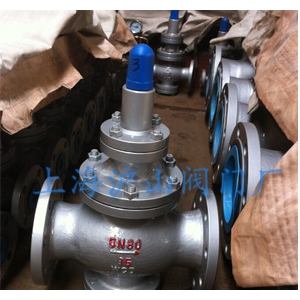

Y43H先导活塞式蒸汽减压阀
http://www.hsfamen.com/jianyafa/2015/1028/39.html
|
|
产品名称： |
先导活塞式蒸汽减压阀 |
| 产品型号： |
Y43H |
| 产品口径： |
DN15-DN500 |
| 产品压力： |
1.6MPa-16MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、Y43H先导活塞式蒸汽减压阀简介：
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 主产品主要用于蒸汽管路，起减压稳压作用。
二、Y43H先导活塞式蒸汽减压阀主要技术参数和性能指标：
*：壳体试验不包括膜片、顶盖
三、Y43H先导活塞式蒸汽减压阀主要零件材料：
四、Y43H先导活塞式蒸汽减压阀流量系数(Cv)
| DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
| Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
250 |
400 |
570 |
780 |
1020 |
1500 |
五、Y43H先导活塞式蒸汽减压阀外形尺寸：

1、外形尺寸(PN1.6-4.0)：单位：mm
2、外形尺寸(PN6.4-16.0)：单位：mm
|
|
