产品名称： |
电动V型球阀 |
| 产品型号： |
VQ947H、VQ977H |
| 产品口径： |
DN25-DN400 |
| 产品压力： |
1.6MPa-6.4Mpa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、VQ947H电动V型球阀简介：
VQ947H电动V型球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
VQ947H电动V型球阀密封材料有：聚四氟乙烯密封、不锈钢密封以及硬质合金密封。阀芯设计成带有特殊开关的V型缺口，且我公司可根据用户要求，定制V型口角度。使用流通能力大，压力损失小，并具有精确的截流特性和控制功能，流量特性为近似等百分比。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。
二、VQ947H电动V型球阀工作原理：
VQ947H电动V型球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90o）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
三、VQ947H电动V型球阀产品特点：
1、V型口角度可定制，满足更精确的截流特性和控制功能。
2、采用可动金属阀座，自助补偿功能，并具有优越密封性能及超长的使用寿命。
3、采用双轴承结构，机械稳定性能高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。
4、V型缺口与阀座产生一个强大的剪切力能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

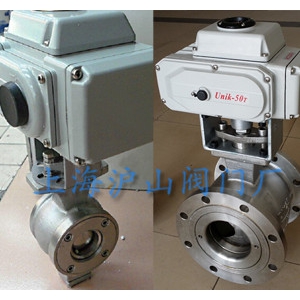

四、VQ947H电动V型球阀产品实拍：
 |
 |
| 电动V型球阀（法兰式） |
电动V型球阀（对夹式） |
五、VQ947H电动V型球阀主要技术参数：
1、阀体
2、阀内件
| 阀芯形式 |
带V型切口的球型阀芯 |
| 流量特性 |
近似等百分比 |
3、执行机构
六、VQ947H电动V型球阀主要性能指标：
七：VQ947H电动V型球阀主要零件材料：
| 1、2 |
底座、阀体 |
WCB、CF8、CF8M、CF3M |
 |
| 3 |
下轴套 |
铜/不锈钢 |
| 4 |
压圈 |
2Cr13、304、316、316L |
| 5 |
阀座 |
PTFE、PPL、不锈钢 |
| 6 |
V型球体 |
WCB、CF8、CF8M、CF3M (硬化处理) |
| 7 |
上阀轴 |
铜/不锈钢 |
| 8 |
阀杆 |
2Cr13、304、316、316L |
| 9 |
填料 |
V型聚四氟乙烯填料、石墨填料 |
| 10 |
填料压套 |
2Cr13、304、316、316L |
| 11 |
压板 |
WCB、CF8、CF8M、CF3M |
八、VQ947H电动V型球阀主要外形及连接尺寸：
※注：以上参数均为PN1.6MPa为准，其他压力等级请咨询我司技术部，表中尺寸为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询我司技术部门索取最新数据。
九、VQ947H电动V型球阀安装实例：
|
|
