一、气动穿透式刀型闸阀概述：
   气动穿透式刀闸阀是一种长行程气缸和穿透式刀闸阀组成的控制阀。穿透式刀闸阀，闸板加长并在闸板上加工一个同等通径的通孔，闸板紧贴阀座做启闭运动不脱离。这样穿透式刀闸阀在工作中更加平稳，密封性能更优越，并且介质不留阀腔内，成全流通状态。该阀门适用于排渣、纸浆、泥浆、污水等管道的控制。可广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。
    气动穿透式刀闸阀是一种闸板与阀座始终紧密接触密封的阀门，其原理是闸板上开有一个通径大小的圆口，气动穿透式刀型闸阀通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽，介质不会卡阻堵塞，并且具有全通径流通特性，适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
二、气动穿透式刀型闸阀特点：
1、穿透式刀闸阀是一种具有全通径设计，流通阻力可忽略不计。
2、穿透式刀闸阀是具有精密构造，工艺性好，结构紧凑等特点。
3、密封性能更优越，运动更平稳。
4、密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。
5、密封阀座可以做成金属密封和软密封两种，可适用于各种不同的工况要求。
三、气动穿透式刀闸阀工作原理：
1、开启过程在关闭位置时，闸板上的通孔处在阀门通径上方相离状态，使得阀门处于全关闭状态，并且闸板跟密封阀座紧贴密封，使得密封性能更可靠，当活塞下降时带着闸板向下开启动作，直到闸板上的通孔完全跟阀门通径相吻合，此时阀门处于全开状态。而且闸板跟密封阀座紧贴，并且闸板上的通孔与阀门通径等大，使得阀门全通径流通，并且阀腔不留介质残渣。
2、关闭过程关闭时，气缸活塞杆开始向上升带着闸板做开启动作，直到闸板上的通孔完全脱离阀门通径上方。使得阀门通径被完全关闭。在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

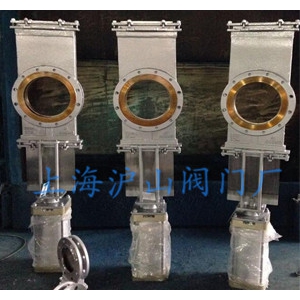

四、气动穿透式刀闸阀产品实拍：
