Q911F电动内螺纹球阀
http://www.hsfamen.com/qiufa/2015/1111/204.html
|
|
产品名称： |
电动内螺纹球阀 |
| 产品型号： |
Q911F |
| 产品口径： |
DN6-DN100 |
| 产品压力： |
1.6MPa-6.4MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、Q911F电动内螺纹球阀简介：
Q911F电动内螺纹球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。Q911F电动内螺纹球阀是精小型电动执行器及不锈钢内螺纹球阀组成的，球阀阀体可分为一体式、二片式和三片式，是304、316或316L不锈钢材料硅溶胶精密铸造而成。阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
二、Q911F电动内螺纹球阀工作原理：
Q911F电动内螺纹球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90o）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
三、Q911F电动内螺纹球阀产品特点：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。

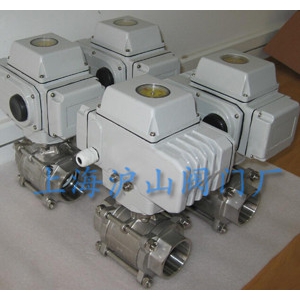

四、Q911F电动内螺纹球阀产品实拍：
五、Q911F电动内螺纹球阀主要技术参数：
1、阀体
| 阀体形式 |
内螺纹精铸阀体 |
| 公称通径 |
DN6～100mm |
| 公称压力 |
PN1.6、2.5、4.0、6.4 MPa；ANSI 150 300 600LB；JIS 10 20 30K |
| 连接形式 |
管螺纹(G)、锥螺纹(NPT) |
| 阀盖形式 |
一体式 |
| 压盖型式 |
压帽拧紧式 |
| 密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
2、阀内件
3、执行机构
| 执行器型号 |
DSR、3810R、DZW、HQ、PSQ电动执行机构 |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
4、主要阀体结构图
 |
 |
| 三片式电动球阀(阀体) |
二片式电动球阀(阀体) |
六、Q911F电动内螺纹球阀主要零件材料：
七、Q911F电动内螺纹球阀主要性能指标：
八、Q911F电动内螺纹球阀主要性能参数：
| 试验压力(Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
| 强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
| 密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
| 气密试验 |
0.5～0.7 |
九、Q911F电动内螺纹球阀主要外形及连接尺寸：
注：以上参数为不带标准附件数据，另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据
十、Q911F电动内螺纹球阀安装实例：
|
|
