HC42X(DRVZ)静音止回阀
http://www.hsfamen.com/zhihuifa/2015/1216/636.html
|
|
产品名称： |
静音式止回阀 |
| 产品型号： |
HC42X(DRVZ) |
| 产品口径： |
DN50-DN300 |
| 产品压力： |
1.0MPa～2.5MPa |
| 产品材质： |
灰铸铁、球墨铸铁、铸钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、HC42X(DRVZ)静音止回阀产品概述：
HC42X(DRVZ)静音止回阀静音式止回阀主要由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵时可快速关闭,防止巨大的水锤声，具有静音关闭的特点。该阀主要用于给排水、消防、暖通、工业等系统,可安装于水泵出口处,以防止倒流及水锤对水泵的损害。

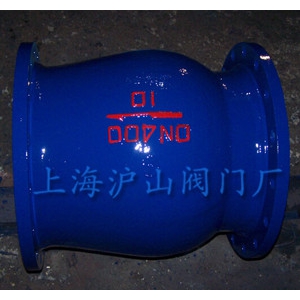

二、HC42X(DRVZ)静音止回阀产品实拍：
三、HC42X(DRVZ)静音止回阀技术参数：
| 型号 |
DRVZ-10 |
DRVZ-16 |
DRVZ-25Q |
| 公称压力 |
PN1.0MPa |
PN1.5MPa |
PN2.5MPa |
| 公称通径 |
DN50～DN300(mm) |
| 最高工作压力 |
1.0MPa |
1.6MPa |
2.5MPa |
| 密封试验压力 |
1.1MPa |
1.76MPa |
2.75MPa |
| 壳体试验压务 |
1.5MPa |
2.4MPa |
3.75MPa |
四、HC42X(DRVZ)静音止回阀主要零部件材料：
| 零件名称 |
材料 |
| 阀体、导流体 |
灰铸铁、球墨铸铁、铸钢 |
| 阀座、轴瓦、阀瓣、轴 |
青铜或铬不锈钢 |
| 弹簧 |
不锈钢 |
五、HC42X(DRVZ)静音止回阀主要外形尺寸：
|
公称通径DN(mm)
|
L
|
|
50
|
120
|
|
65
|
150
|
|
80
|
180
|
|
100
|
229
|
|
125
|
254
|
|
150
|
268
|
|
200
|
292
|
|
250
|
330
|
六、HC42X(DRVZ)静音止回阀安装实例：
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
