HC41X型消声止回阀
http://www.hsfamen.com/zhihuifa/2015/1215/635.html
|
|
产品名称： |
消声止回阀 |
| 产品型号： |
HC41X |
| 产品口径： |
DN40-DN600 |
| 产品压力： |
1.0MPa-2.5MPa |
| 产品材质： |
铸铁、球铁、碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、HC41X型消声止回阀概述：
HC41X型消声止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。消声止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。通常这种阀门是自动工作的，在一个方向流动的流体压力作用下，阀瓣打开；流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。HC41X消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。

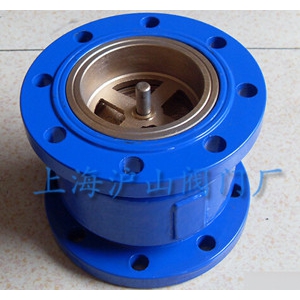

二、HC41X型消声止回阀产品实拍：
三、HC41X型消声止回阀设计标准：
| 法兰标准 |
GB/T 17241.6 GB/T 9113 |
| 试验标准 |
GB/T 13927 AP 1598 |
| 适用介质 |
水及弱腐蚀性流体 |
| 适用温度 |
0～80℃ |
四、HC41X型消声止回阀主要零部件材料：
| 型号 |
阀体 |
密封圈 |
弹簧 |
| HC41X-10 |
铸铁或不锈钢 |
丁腈橡胶(NBR) |
不锈钢ICr18Ni9Ti |
| HC41X-16 |
铸钢或不锈钢 |
丁腈橡胶(NBR) |
不锈钢ICr18Ni9Ti |
五、HC41X型消声止回阀技术参数：
| 型号 |
公称压力 |
试验压力PS(MPa) |
工作温度 |
适用介质 |
| PN(MPa) |
壳体 |
密封 |
(℃) |
| HC41X |
1 |
1.5 |
1.1 |
≤80 |
水及弱腐蚀性流体
|
| 1.6 |
2.4 |
1.76 |
| 2.5 |
3.75 |
2.75 |
六、HC41X型消声止回阀外形、连接、结构尺寸：
七、HC41X型消声止回阀安装实例：
|
|
