H72H、H72W、H72Y高压对夹立式止回阀
http://www.hsfamen.com/zhihuifa/2015/1214/622.html
|
|
产品名称： |
高压对夹立式止回阀 |
| 产品型号： |
H72H、H72W、H72Y |
| 产品口径： |
DN15-DN200 |
| 产品压力： |
1.0MPa-1.6MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、H72型高压对夹立式止回阀简介：
H72型高压对夹立式止回阀适用于公称压力PN1.0MPa~42.0MPa、 Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。
二、H72型高压对夹立式止回阀执行标准：
1、设计与制造：API594、API6D、JB/T8937
2、结构长度：API594、API6D、DIN3202、JB/T8937
3、压力一温度等级：SNSIB16.34、DIN2401、GB/T9124、HG20604、HG20625、SH3406、JB/T74
4、试验与检验：API598、JB/T9092
5、配管法兰：JB/T74~90、GB/T9112!9124、HG20592~20635、SH3406、ANSIB16.5、DIN2543~2548、GB/T13402、API605、ASMEB16.47

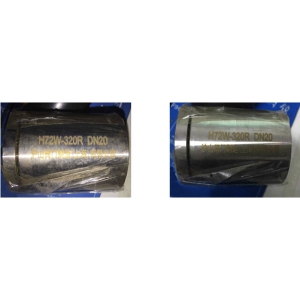

三、H72型高压对夹立式止回阀产品实拍：
四、H72型高压对夹立式止回阀主要性能规范：
| 型号 |
公称压力
PN（MPa） |
试验压力p（MPa） |
工作压力
p/MPa |
工作温度
/℃ |
工作介质 |
| 壳体 |
密封 |
| H72Y-160 |
16 |
24 |
16 |
16 |
≤200 |
氮、氢、铜按、氨气、碱液 |
| H72Y-320 |
32 |
48 |
32 |
32 |
| H72W-220R |
22 |
33 |
22 |
22 |
尿素、甲胺 |
| H72W-320R |
32 |
48 |
32 |
32 |
五、H72型高压对夹立式止回阀主要零件材料：
| 零件名称 |
阀座、阀瓣 |
阀盖 |
阀体 |
O形圈 |
| H72Y-160 H72Y-320 |
铬钢 |
碳钢 |
铬钢 |
氟26-41橡胶 |
| H72W-220R H72W-320R |
铬镍钼不锈 |
— |
六、H72型高压对夹立式止回阀主要尺寸及重量：
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门，气动球阀，气动蝶阀，气动闸阀，气动调节阀，电动蝶阀，电动闸阀，质量保证，价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
