	产品名称：	立式止回阀
	产品型号：	H42H、H42W
	产品口径：	DN15-DN500
	产品压力：	1.6MPa-42.0MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

一、H42H立式止回阀概述：
H42H立式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～500mm、PNS1/2～20"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。H42H立式止回阀一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。

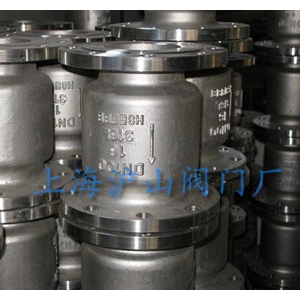

二、H42H立式止回阀产品实拍：

三、H42H立式止回阀工作原理：
H42H立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。
四、H42H立式止回阀产品特点：
1、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。
2、产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。
3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。
4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
5、阀瓣、阀座的密封面采用硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。
6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
五、H42H立式止回阀技术参数：

型号	公称	试验压力				工作温度(℃)
	压力	强度	密封	低压密封
		(水)Mpa	(水)空气(Mpa)	(空气)Mpa
H42H-16C	1.6	2.4	1.8	0.6		≤425
H42H-25C	2.5	3.8	2.8	0.6		≤425
H42H-40C	4	6	4.4	0.6		≤425
型号+（材质）	公称压力 PN（MPa）		试验压力P3(MPa)		适用温度（℃）	适用介质
			壳体	密封
H42H-16C（碳钢）	1.6		2.4	1.76	≤425	水、油品
H42H-16P（304）					≤200	弱腐蚀介质
H42H-25P（304）	2.5		3.75	2.75
H42H-25R（316）						腐蚀性介质
H42H-40P（304）	4		6	4.4		弱腐蚀性介质
H42H-40R（316）						腐蚀性介质
H42Y-40I（铬钼钢）					≤550	水、油品

六、H42H立式止回阀主要零部件材料：

件名称	阀体、阀瓣	导向阀	密封面
H42H-16C	碳钢	碳钢	堆焊D507
H42H-16P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢
H42H-25P
H42H-40P
H42H-25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢
H42H-40R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	铬镍钼钛不锈钢
H42Y-40I	铬钼钢	铬钼钢	堆焊硬质合金
