产品名称： |
不锈钢内螺纹旋启式止回阀 |
| 产品型号： |
H14W |
| 产品口径： |
DN15-DN80 |
| 产品压力： |
1.6MPa-2.5MPa |
| 产品材质： |
不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、不锈钢内螺纹旋启式止回阀概述：
H14W不锈钢内螺纹旋启式止回阀的功能是用来防止管路中的介质倒流。止回阀属于自动阀类，启闭件靠流动介质的力量自行开启或关闭。止回阀只用于介质单向流动的管路上，阻止介质回流，以防发生事故。适用介质为：水、油品、蒸汽、酸性介质等。

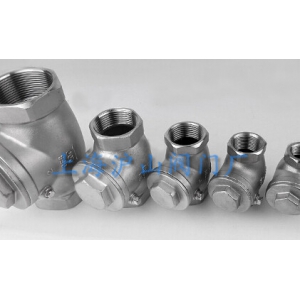

二、不锈钢内螺纹旋启式止回阀产品实拍：
三、不锈钢内螺纹旋启式止回阀性能参数：
| 公称压力 |
1.6-2.5MPa |
| 适用温度范围 |
-20～232℃～350℃ |
| 适用介质 |
水、油、气及某些腐蚀性液体（W.O.G） |
| 螺纹类型 |
G·NPT.BSPT.BSP DIN259/2999 |
四、不锈钢内螺纹旋启式止回阀标准：
| 设计与制造 |
结构长度 |
压力-温度等级 |
连接法兰 |
试验与检验 |
| GB12236 |
GB12221 |
GB9131
JB/T74
HG20604 |
JB/T74-94
GB9113
HG20592-20635 |
JB/T9092-1999
GB13927 |
五、不锈钢内螺纹旋启式止回阀压力试验：
称压力
PN(MPa) |
试验压力(MPa) |
适用温度(℃) |
适用介质 |
| 强度试验 |
密封试验 |
WCB |
Cr5Mo |
1Cr18Ni12Mo2Ti |
1Cr18Ni9Ti |
| 1.6 |
2.4 |
1.8 |
≤425 |
≤550 |
≤220 |
≤200 |
水、油品、蒸汽、酸性介质 |
| 2.5 |
3.8 |
2.8 |
| 4.0 |
6.0 |
4.4 |
| 6.4 |
9.6 |
7.1 |
| 10.0 |
15.0 |
11.0 |
- |
| 16.0 |
24.0 |
17.6 |
| 25.0 |
37.5 |
27.5 |
六、不锈钢内螺纹旋启式止回阀主要零件材料：
| 序号 |
零件名称 |
材质 |
| 1 |
阀体 |
不锈钢CF8M/CF8 |
| 2 |
阀盖 |
不锈钢CF8M/CF8 |
| 3 |
摇杆插销 |
不锈钢316/304 |
| 4 |
阀瓣 |
不锈钢CF8M/CF8 |
| 5 |
螺塞 |
不锈钢316/304 |
| 6 |
螺塞垫片 |
聚四氟乙烯PTFE |
七、不锈钢内螺纹旋启式止回阀主要连接尺寸：
|
|
