CQA-25P槽车球阀
http://www.hsfamen.com/qieduanfa/2015/1223/740.html
|
|
产品名称： |
槽车球阀 |
| 产品型号： |
CQA-25P |
| 产品口径： |
DN25、DN50 |
| 产品压力： |
1.6MPa-4.0MPa |
| 产品材质： |
不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、槽车球阀概述：
CQA-25P槽车球阀采用了单浮动球体固定封圈技术的燃气槽车专用装卸球阀，其与槽车紧急切断阀和装卸管总成配套使用，具有启闭快速，密封可靠的特点，作为控制槽车装车/卸车时介质流通和截断的装置。

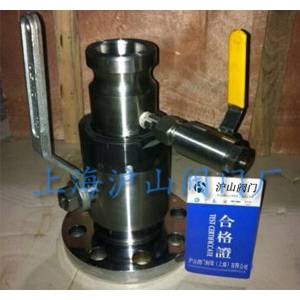

二、槽车球阀产品实拍：
三、槽车球阀设计参数：
| 法兰连接 |
JB/T79-94、GB9113-2000 |
| 结构长度 |
GB12221-89 |
| 公称通径 |
DN25、DN50 |
| 公称压力 |
PN1.6、2.5、4.0MPa |
四、槽车球阀主要零件材料：
| 阀体 |
球体、阀杆 |
密封圈 |
填料 |
| 不锈钢 |
不锈钢 |
增强聚四氟乙烯 |
聚四氟乙烯 |
五、槽车球阀主要性能参数：
| 公称压力 |
壳体试验 |
密封试验 |
适用介质 |
适宜温度 |
| 2.5 |
3.75 |
2.75 |
液化气、液氨等 |
-40~+80℃ |
| 4.0 |
6.0 |
4.4 |
六、槽车球阀性能规范：
| 公称压力PN |
1.6 |
2.5 |
MPa |
| 壳体试验压力 |
2.4 |
3.75 |
| 气密封试验压力 |
1.76 |
2.75 |
| 低压气密封试验压力 |
0.5~0.7 |
| 适用介质 |
液化气、液氨 |
| 适用温度 |
-40~+80℃ |
七、槽车球阀主要外形尺寸和连接尺寸：
| PN |
DN |
d |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-фd |
W |
| 2.5MPa |
25 |
22 |
194 |
78 |
115 |
85 |
65 |
16 |
2 |
4-14 |
150 |
| 2.5MPa |
50 |
46 |
230 |
88 |
160 |
125 |
100 |
20 |
3 |
4-18 |
180 |
|
|
