产品名称： |
带手柄弹簧全启式安全阀 |
| 产品型号： |
A28H型 |
| 产品口径： |
DN15-DN80 |
| 产品压力： |
1.0MPa-4.0MPa |
| 产品材质： |
铸铁、碳钢、黄铜、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
一、带手柄弹簧全启式安全阀产品概述：
A28H型带手柄弹簧全启式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，作为超压保护装置。当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备和管道的安全运行。

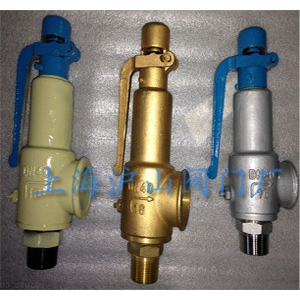

二、带手柄弹簧全启式安全阀产品实拍：
三、带手柄弹簧全启式安全阀标准规范：
| 设计制造标准 |
GB/T 12243-2005 |
| 结构长度标准 |
GB/T 12221-2005 |
| 连接法兰标准 |
GB/T 9113 |
| 压力温度等级 |
GB/T 12224-2005 |
| 试验检验标准 |
GB/T 13927-2008 |
四、带手柄弹簧全启式安全阀主要性能规范：
| 公称压力(Mpa) |
试验压力(Mpa) |
整定压力(Mpa) |
1.6 |
2.4 |
0.02-0.2 |
0.3-0.7 |
| 0.2-0.4 |
0.7-1.0 |
| 1.0-1.3 |
1.3-1.6 |
五、带手柄弹簧全启式安全阀主要零部件材料表：
| 序号 |
零件名称 |
零件材料 |
| 1 |
阀体 |
HT200/WCB |
| 2 |
阀座 |
35 |
| 3 |
调节圈 |
2Cr13 |
| 4 |
阀瓣 |
2Cr13 |
| 5 |
弹簧 |
50CrVA |
| 6 |
阀杆 |
2Cr13 |
| 7 |
调整螺杆 |
45 |
| 8 |
保护罩 |
ZG200-400 |
| 密封面材料 |
堆焊D507 |
六、A28H带手柄弹簧全启式安全阀主要连接尺寸：
公称压力
PN(Mpa) |
公称通径
DN(mm) |
尺寸(mm) |
| do |
RC |
G |
L |
L1 |
H |
| 1.0-4.0 |
15 |
10 |
1/2" |
3/4" |
37 |
65 |
196 |
| 20 |
12 |
3/4" |
1" |
40 |
70 |
215 |
| 25 |
15 |
1" |
11/4" |
45 |
78 |
234 |
| 32 |
20 |
11/4" |
11/2" |
60 |
90 |
302 |
| 40 |
25 |
11/2" |
2" |
67 |
105 |
326 |
| 50 |
32 |
2" |
21/2" |
76 |
115 |
348 |
| 65 |
40 |
21/2" |
3" |
110 |
145 |
370 |
| 80 |
50 |
3" |
4" |
110 |
145 |
410 |
|
|
