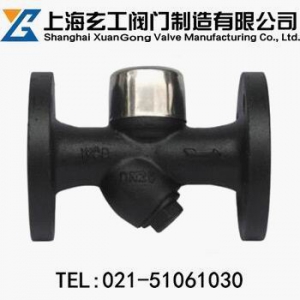

CS19H圆盘式蒸汽疏水阀概述：

CS19H、CS49H圆盘式蒸汽疏水阀是根据热动力原理，利用蒸汽和凝结水的热动力学不同的特性，引起动能和势能动静压变化。使动作件阀片上下压差变化，启动阀片开启和关闭，从而达到阻汽排水目的。当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。热动力式蒸汽疏水阀带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。CS19H、CS49H圆盘式蒸汽疏水阀（北京式、Y型）有法兰和螺纹焊接等连接方式，制造材质有铸钢、不锈钢和烙钼钢等，可制作公称压力问16.0MPa，适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。

CS19H圆盘式蒸汽疏水阀工作原理：
CS19H、CS49H圆盘式蒸汽疏水阀内有一个阀片，既是敏感件又是动作执行件。当装置启动时，管道出现冷却凝结水，凝结水靠工作压力推开阀片，迅速排放。当凝结水排放完毕，蒸汽进入疏水阀内，蒸汽的体积迅速扩大，蒸汽比凝结水的流速大，使阀片上下产生压差，阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时，阀片受到两面压力，阀片下面的受力面积小于上面的受力面积，因疏水阀汽室里面的压力来源于蒸汽压力，所以阀片上面受力大于下面，阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水，汽室里面的压力消失。凝结水靠工作压力推开阀片，凝结水又继续排放，循环工作，间断排水。
CS19H圆盘式蒸汽疏水阀产品特点：
1、间断排放凝结水。
2、耐腐蚀，耐磨损，使用寿命长。
3、该阀体积小，重量轻，安装简便。
4、内置大流通面积过滤网，确保无故障工作。
5、可在线更换内件和在线清理杂质，维护方便。
CS19H圆盘式蒸汽疏水阀工作原理、流程图：

1、当装置启动时，空气和冷凝水进入疏水阀，阀片在工作压差的作用下被推离阀座，迅速排出空气和冷凝水。

2、热凝水进入疏水阀，阀片仍被推离阀座，说明圆盘式疏水阀的排放动作并不受温度影响。

3、当蒸汽进入时，由于蒸汽的流速比凝结水快，阀片在蒸汽流动的吸力下迅速贴向阀座，同时由于阀片上部的受力面积（整个阀片）大于下部（蒸汽进口），所以阀片紧紧关闭阀口。

4、阀口被关闭时，阀片上部的蒸汽被封存在阀帽内，形成汽室。直到汽室里的蒸汽冷凝降温后，汽室内的压降促使阀片重新被推开，继续排放凝结水。

CS19H圆盘式蒸汽疏水阀外形连接尺寸：

 详见官网上海玄工阀门制造有限公司http://www.famenbaike.com/
