D671F46气动对夹式衬氟蝶阀
http://www.hsfamen.com/diefa/2015/1126/407.html
|
|
产品名称：
|
气动对夹式衬氟蝶阀
|
|
产品型号：
|
D671F46
|
|
产品口径：
|
DN50-DN1600
|
|
产品压力：
|
0.6MPa-1.6MPa
|
|
产品材质：
|
铸铁、球铁、碳钢、不锈
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、D671F46气动对夹式衬氟蝶阀简介：
D671F46气动对夹式衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，阀门操作轻便，严密的密封性能，超长的使用寿命；可作快速切断或调节流量之用。气动阀门适用于要求可靠密封和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制；保证阀轴不与腔内流体介质接触。广泛适用于各种不同类型工业管道中液体和气体的输送，有严重腐蚀性介质的使用场合，如：硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。
二、D671F46气动对夹式衬氟蝶阀主要特点：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、D671F46气动对夹式衬氟蝶阀采用标准：
|
设计标准
|
GB/T2238-1989
|
|
法兰连接尺寸
|
GB/T9113.1-2000;GB/T9115.1-2000;JB78
|
|
结构长度
|
GB/T12221-1989
|
|
压力试验
|
GB/T13927-1992;JB/T9092-1999
|

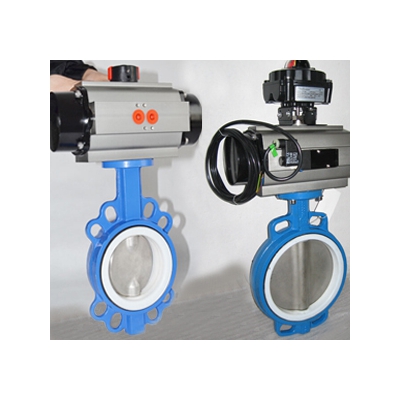

四、D671F46气动对夹式衬氟蝶阀产品实拍：
五、D671F46气动对夹式衬氟蝶阀技术参数：
|
DN(mm)
|
50～1600
|
|
PN(MPa)
|
0.6
|
1.0
|
1.6
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
适用温度
|
氟橡胶：-20℃～200℃
|
|
适用介质
|
水、空气、天然气、油品及弱腐蚀性流体
|
|
泄漏率
|
符合GB/T13927-92标准
|
|
驱动方式
|
气动
|
|
配置执行机构
|
GT、AT、AW系列单双作用气动执行器
|
|
控制方式
|
开关两位控制、4～20mA模拟量信号控制
|
六、D671F46气动对夹式衬氟蝶阀主要零部件材料：
|
零件名称
|
材料
|
|
阀体
|
球墨铸钢、铸钢、合金钢、不锈钢
|
|
蝶板
|
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
|
|
密封圈
|
各种橡胶、聚四氟
|
|
阀杆
|
2Cr13、不锈钢
|
|
填料
|
O型圈、柔性石墨O
|
七、D671F46气动对夹式衬氟蝶阀外形尺寸：
|
|
