产品名称：
|
气动通风蝶阀
|
|
产品型号：
|
D641W
|
|
产品口径：
|
DN300-DN4000
|
|
产品压力：
|
≤0.6MPa
|
|
产品材质：
|
碳钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、D641W气动通风蝶阀简介：
D641W气动通风蝶阀主要是安装在管道起通风排烟作用，阀体采用：铸铁、碳钢和不锈钢等材料，适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。D641W气动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa，具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。
二、D641W气动通风蝶阀工作原理：
D641W气动通风蝶阀是一种非密闭型蝶阀，它分为开关型和调节型。气源0.5-0.7Mpa通过气动驱动装置带动阀轴、经转动销使蝶板随阀轴一起作90℃范围内旋转，可以实现全开和全闭的动作。
三、D641W气动通风蝶阀产品特点：
1、驱动力矩小，启闭灵活，操作方便可靠。
2、可配备各种驱动装置，如手动装置、推杆装置等。
3、阀芯可做成双门或百叶式，以满足不同用户的要求。
4、阀体上设置密封挡圈，密封无可见间隙，泄漏率小。
5、采用钢板焊接制造，结构尺寸短，体积小，重量轻，安装方便。
6、蝶板与阀体间的膨胀间隙长，能有效防止因热胀冷缩造成的卡死现象。

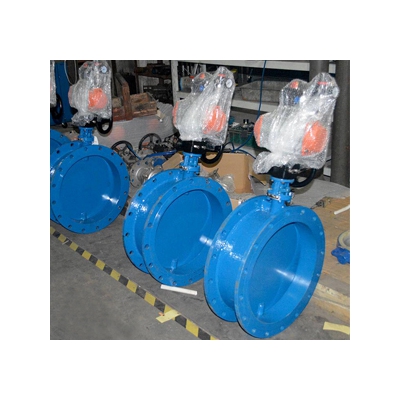

四、D641W气动通风蝶阀产品实拍：
五、D641W气动通风蝶阀主要参数：
|
公称压力（MPa)
|
0.05MPa
|
介质温度
|
-30℃～-350℃
|
|
强度试验
|
0.1MPa
|
适用介质
|
冷热风、烟气
|
|
介质流速
|
25m/s
|
泄漏率
|
3%
|
六、D641W气动通风蝶阀主要零件材料：
|
零件名称
|
阀体
|
阀板
|
阀轴
|
|
材料
|
碳钢
|
碳钢
|
碳钢、不锈钢
|
七、D641W气动通风蝶阀主要外形连接尺寸：
|
|
