BQ971,BQ941电动保温球阀

BQ971、BQ941电动保温球阀

http://www.hsfamen.com/qiufa/2015/1110/187.html

	产品名称：	电动保温球阀
	产品型号：	BQ971、BQ941
	产品口径：	DN15-DN200
	产品压力：	1.6MPa-6.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

一、电动保温球阀产品概述：
电动保温球阀是采用高精度电动执行机构与直通式夹套保温球阀组成，其具有良好的保温保冷特性，且电动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。电动执行器采用一体化结构，内置伺服系统，无须另配伺服放大器，可输入4-20mA控制信号或1-5VDC及220VAC电源即可控制运转。夹套保温电动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。启标电动保温球阀采用整体式结构，因而夹套保温电动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

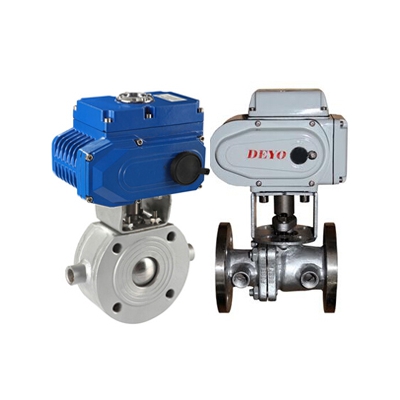

BQ971电动保温球阀(对夹式) BQ941电动保温球阀(法兰式)

二、电动保温球阀主要技术参数：

公称通径DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公称压力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
阀体形式	法兰式：分体式铸造球阀；对夹式：整体式铸造阀体
连接形式	法兰式、对夹式
阀芯形式	"O"型球形阀芯
泄露量Q	按GB/T4213-92，小于额定KV0.01% (软密封：零泄露)
基本误差	±1%
回差	±1%
死区	≤1%(可调)
可调范围	250：1								350：1
配置执行机构	可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

三、电动保温球阀执行器技术参数：

电源电压	AC220/380V，50/60Hz
输出力矩	HR：50N·M～2000N·M；HQ：50N·M～3000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附件带手柄、手轮
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

四、电动保温球阀主要零件材料：

零件名称	材料
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封填料	V型聚四氟乙烯填料、柔性石墨、金属石墨缠绕垫
阀座密封圈	PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

五、电动保温球阀主要设计标准：

设计标准	ASME B 16.34 GB/T12224
结构长度	ASME B 16.10 GB/T12221
连接法兰	ASME B 16.5、JB/T 79
试验和检验	JB/T9092 API 598
适用介质	重油、胶类等易凝固介质
