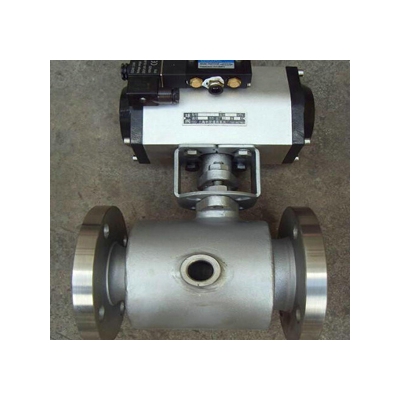

BQ641F气动保温球阀
http://www.hsfamen.com/qiufa/2015/1026/28.html
|
|
产品名称：
|
气动保温球阀
|
|
产品型号：
|
BQ641F
|
|
产品口径：
|
DN15-DN300
|
|
产品压力：
|
1.6Mpa-6.4Mpa
|
|
产品材质：
|
碳钢、不锈钢
|
|
联系电话：
|
021-31007323
|
|
联系传真：
|
021-33321522
|
|
Email：
|
hushanfamen@126.com
|
|
联系人：
|
周生
|
|
联系手机：
|
18818008975
|
|
QQ：
|
178876695
|
|
公司名：
|
沪山阀门制造（上海）有限公司
|
|
帐号：
|
03416900040041464
|
|
税号：
|
310115312539830
|
|
售后承诺：
|
质保一年，质量三包：包修、包换、包退。
|
|
|
一、BQ641F气动保温球阀简介：
BQ641F气动保温球阀是采用活塞式气动执行器与夹套保温球阀组成，具有良好的保温保冷特性，且气动保温球阀的通径与管径一致，同时又能有效降低管路中介质热量损失。可配阀门定位器输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。亦可配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。夹套保温气动球阀主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于气动保温球阀采用整体式结构，因而夹套保温气动球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
二、BQ641F气动保温球阀技术参数：
|
阀体形式
|
两段式铸造阀体(外焊接夹套保温)
|
|
公称通径
|
DN20～DN200
|
|
公称压力
|
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
|
|
法兰标准
|
GB、JB、HG、JIS、ANSI、DIN
|
|
连接形式
|
法兰式
|
|
压盖型式
|
螺栓压紧式
|
|
适用温度
|
-40～+450℃
|
|
球体形式
|
"O"型球体
|
|
流量特性
|
近似快开特性
|
|
密封填料
|
柔性石墨填料等
|
三、BQ641F气动保温球阀执行机构：
|
执行器型号
|
GT、AT、ST、SR等系列气动执行机构
|
|
供气压力
|
0.4MPa～0.7MPa
|
|
气源接口
|
G1/4″、G1/8″、G3/8″、G1/2″
|
|
环境温度
|
﹣30℃～﹢70℃
|
|
作用形式
|
单作用执行机构：气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC）
双作用执行机构：气关式（B）-失气时阀位保持（FL）；气开式（K）-失气时阀位保持（FL）
|
四、BQ641F气动保温球阀零件材料：
|
序号
|
零件名称
|
材质
|
|
C
|
P
|
R
|
|
1
|
夹套
|
25
|
SUS304
|
SUS304
|
|
2
|
阀座
|
WCB
|
SUS304
|
SUS316
|
|
3
|
阀体
|
25
|
SUS304
|
SUS316
|
|
4
|
密封圈
|
RPTFE、PTFE、对位聚苯
|
|
5
|
球体
|
SUS304
|
SUS304
|
SUS316
|
|
6
|
阀杆
|
1Cr13
|
SUS304
|
SUS316
|
|
7
|
填料
|
柔性石墨 、RPTFE、PTFE
|
|
8
|
填料压盖
|
WCB
|
SUS304
|
SUS316
|
五、BQ641F气动保温球阀制造标准：
|
设计标准
|
ASME B 16.34 GB/T12224
|
|
结构长度
|
ASME B 16.10 GB/T12221
|
|
连接法兰
|
ASME B 16.5、JB/T 79
|
|
试验和检验
|
JB/T9092 API 598
|
|
适用介质
|
重油、胶类等易凝固介质
|
六、BQ641F气动保温球阀主要性能规范：
|
试验压力(MPa)
|
公称压力(MPa)
|
压力级(class)
|
JIS(K)
|
|
1.6
|
2.5
|
4
|
6.4
|
10
|
150
|
300
|
600
|
10K
|
20K
|
|
强度试验
|
2.4
|
3.75
|
6
|
9.6
|
15
|
3
|
7.5
|
16.5
|
2.4
|
3.8
|
|
密封试验
|
1.76
|
2.75
|
4.4
|
7.04
|
11
|
2.2
|
5.5
|
12.1
|
1.5
|
2.8
|
|
气密试验
|
0.4～0.7MPa
|
七、BQ641F气动保温球阀外形尺寸图：
|
|
