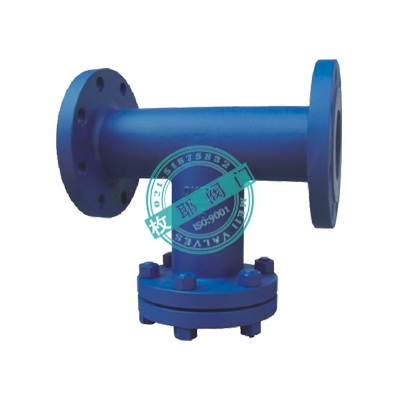

铸钢T型过滤器ST34_过滤技术网

过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该法兰式Y型过滤器具有结构先进，阻力小，排污方便等特点。法兰式Y型过滤器适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护方便。
过滤精度可由滤网的大小来控制，过滤面积可定做。Y型过滤器一般通水网为18-30目/cm2，通气网为40-100目/cm2,通油网为100-300目/cm2。过滤器会产生阻力损失，水用过滤器在一般计算额定流速下，压力损失为0.52～1.2kpa。
ST34铸钢T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可。

名称：	铸钢T型过滤器
型号：	ST34
口径：	DN50-300mm
压力：	1.0～6.4Mpa
材质：	铸钢、不锈钢
厂家：	上海枚耶阀门有限公司
电话：	021-5187 5832
手机：	180 1923 9053
传真：	021-5187 5832
联系人：	林先生
Q Q：	205 8989 009
Email：	famen168@126.com
网址：	http://www.famen163.com/productintro/3642.htm

1.铸钢T型过滤器ST34技术参数：

公称通径	DN50-DN300
公称压力	1.0-4.0MPa
工作温度	-196~400℃
工作介质	1、化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。 2、化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。 3、制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。 4、轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。

2.铸钢T型过滤器ST34部件材质：

阀体

碳钢/不锈钢

过滤网

碳钢/不锈钢

3.铸钢T型过滤器ST34外形尺寸：

公称直径	主要尺寸				排放□“B”	参考重量(kg)
公称直径	L	L1	L2	H	排放□“B”	参考重量(kg)
50	300	526	164	164	R1/2"	13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

4.T型过滤器ST34使用说明：

①过滤器安装时介质的流向必须与阀体上箭头方向一致；
②应安装在距所保护阀门的距离是其通径的6-10倍处；
③安装此阀门的管路必须设置旁路；
④进出口压力差大于0.2MPa时应进行清理或清洗；
⑤T型过滤器ST34安装使用说明书下载。
