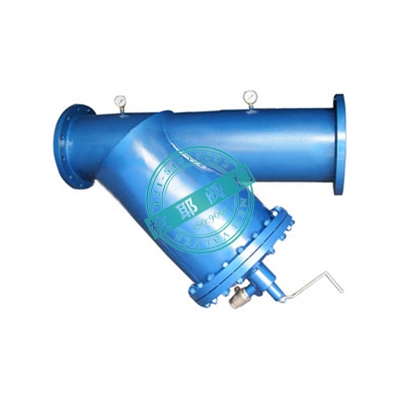

手摇刷式过滤器SLVY

SLVY手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时，杂质被滤网拦截，当需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。

名称：	手摇刷式过滤器
型号：	SLVY
口径：	DN40-500
压力：	1.0～4.0Mpa
材质：	铸钢、不锈钢
厂家：	上海枚耶阀门有限公司
电话：	021-5187 5832
手机：	180 1923 9053
传真：	021-5187 5832
联系人：	林先生
Q Q：	205 8989 009
Email：	famen168@126.com
网址：	http://www.famen163.com/productintro/3632.htm

1.手摇刷式过滤器SLVY技术参数：

公称通径：DN40-DN350（Y型），DN25-DN200（立式）
工作温度：≤90℃
压力损失：≤0.015Mpa
公称压力：PN≤1.6Mpa（其他工作压力可按用户要求设计）
筛网目数与粒径（μm）对照表

目数	微米	目数	微米	目数	微米	目数	微米
2.5	7925	12	1397	60	245	325	47
3	5880	14	1165	65	220	425	33
4	4599	16	991	80	198	500	25
5	3962	20	833	100	165	625	20
6	3327	24	701	110	150	800	15
7	2794	27	589	180	83	1250	10
8	2362	32	495	200	74	2500	5
9	1981	35	417	250	61	3250	2
10	1651	40	350	270	53	12500	1

2.手摇刷式过滤器SLVY部件材质：

阀体

碳钢/不锈钢

过滤网

不锈钢

3.手摇刷式过滤器SLVY外形尺寸：

进出口尺寸		L1	L2	L	D	d	H	最大流量	重量
mm	mm	mm	mm	mm	mm	mm	mm	t/h	Kg
50	2	500	710	330	159	60	550	19	50
80	3	550	710	330	159	89	550	50	52
100	4	670	810	430	219	108	670	80	76
125	5	690	820	430	219	133	680	125	80
150	6	800	950	480	273	159	720	180	114
200	8	900	1050	566	325	219	850	320	154
250	10	1200	1350	744	426	273	1050	490	260
300	12	1300	1450	900	530	325	1250	760	470

4.手摇刷式过滤器SLVY使用说明：

①过滤器安装时介质的流向必须与阀体上箭头方向一致；
②应安装在距所保护阀门的距离是其通径的6-10倍处；
③安装此阀门的管路必须设置旁路；
④进出口压力差大于0.2MPa时应进行清理或清洗；
⑤手摇刷式过滤器SLVY安装使用说明书下载。

本文由上海枚耶阀门有限公司编著，转载请注明出处：http://www.famen163.com/productintro/3632.htm

公司提供定制，加工，解决方案。

产品技术参数
品牌：	上海枚耶阀门有限公司

• 包装

纸盒包装，木箱包装

• 取货

送货上门，验货自提
