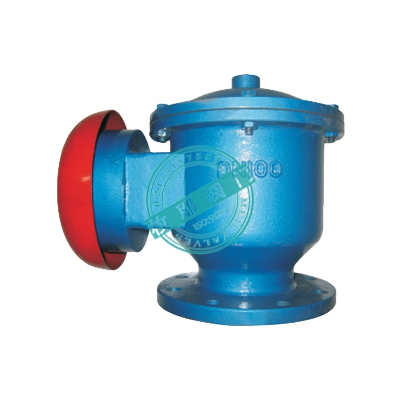

ZFQ-1全天候防爆阻火呼吸阀壳体选用不锈钢、铸钢、铝合金，耐腐蚀性好，波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好，结构简单，易检修，安全方便。防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在-35℃-60℃的温度环境中正常工作。
|
名 称：
|
全天候防爆阻火呼吸阀
|
|
|
型 号：
|
ZFQ-1
|
|
口 径：
|
DN50-300
|
|
压 力：
|
0.6～4.0Mpa
|
|
材 质：
|
铸钢、不锈钢
|
|
厂 家：
|
上海枚耶阀门有限公司
|
|
电 话：
|
021-5187 5832
|
|
手机：
|
180 1923 9053
|
|
传 真：
|
021-5187 5832
|
|
联系人：
|
林先生
|
|
Q Q：
|
205 8989 009
|
|
Email：
|
famen168@126.com
|
|
网址：
|
http://www.famen163.com/productintro/3782.htm
|
|
|
名称
|
壳体
|
阀盘
|
导杆
|
阻火层
|
密封座
|
适用介质
|
|
代号
|
材料
|
|
Ⅰ
|
ZALSi7Mg
|
铸铝合金
|
铝合金
|
1Cr13
|
304
|
聚四氟乙烯
|
油品
|
|
Ⅱ
|
CS
|
碳钢
|
304
|
304
|
304
|
聚四氟乙烯
|
油品、化工品
|
|
Ⅲ
|
OCr18Ni9
|
SS304
|
304
|
304
|
304
|
聚四氟乙烯
|
化工品
|
|
Ⅳ
|
00Cr19Ni11
|
SS304L
|
304L
|
304L
|
304L
|
聚四氟乙烯
|
化工品
|
|
Ⅴ
|
0Cr17Ni12Mo2
|
SS316
|
316
|
316
|
316
|
聚四氟乙烯
|
化工品
|
|
Ⅵ
|
00Cr17Ni14Mo2
|
SS316L
|
316L
|
316L
|
316L
|
聚四氟乙烯
|
化工品
|
公称通径：DN50-DN300
执行标准：按SY/T0511-1996《石油储罐呼吸阀》和API2000的标准进行生产检验和验收
呼吸阀操作压力
|
压力
|
等级
|
|
A
|
B
|
C
|
D
|
|
呼出压力
|
+355Pa(36mmH20)
|
+980Pa(100mmH20)
|
+1765Pa(180mmH20)
|
由用户定
|
|
吸入压力
|
-295Pa(30mmH20)
|
-295Pa(30mmH20)
|
-392Pa(40mmH20)
|
由用户定
|
呼吸阀通气量和泄漏量
|
代号
|
规格mm
|
50
|
80
|
100
|
150
|
200
|
250
|
|
压力等级Pa
|
通气量m3/h
|
|
A
|
+335
|
25
|
60
|
90
|
190
|
340
|
550
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
B
|
+980
|
30
|
70
|
100
|
200
|
380
|
600
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
C
|
+1765
|
40
|
95
|
140
|
280
|
500
|
800
|
|
-295
|
20
|
50
|
75
|
160
|
280
|
450
|
|
标准允许泄漏量m3/h
|
≤0.04
|
≤0.4
|
|
通径
|
型号
|
H
|
L
|
D
|
D1
|
D2
|
|
DN50
|
ZFQ-50
|
205
|
160
|
Φ140
|
Φ110
|
Φ90
|
|
DN80
|
ZFQ-80
|
250
|
205
|
Φ185
|
Φ150
|
Φ125
|
|
DN100
|
ZFQ-100
|
270
|
225
|
Φ205
|
Φ170
|
Φ145
|
|
DN150
|
ZFQ-150
|
320
|
295
|
Φ260
|
Φ200
|
Φ200
|
|
DN200
|
ZFQ-200
|
340
|
330
|
Φ315
|
Φ225
|
Φ225
|
为确保呼吸阀的性能达到完全使用的目的，呼吸阀在半年进行检查和保养：
①检查压力阀盘和真空阀盘动作是否灵活，导杆阀环接触有无损伤；
②重新安装压力阀盘时，要保证接触面严密，导杆升降灵活；
③启用新的呼吸阀时，必须清除阀盘间的防震物，呼吸阀一定要垂直安装；
④把呼吸阀的封盖拿掉，可与储罐阻火器配合使用；
⑤全天候防爆阻火呼吸阀ZFQ-1安装使用说明书下载
。
