以目前市面上常见的氧气阻火器和防爆波纹阻火器为例，传热作用以及器闭效应是他们的主流原理。第一种原理是降低温度，因为所有可以燃烧的物质都是有燃点的，当温度下降到燃点以下的时候自然就不会发生火灾。第二种器闭效应的作用则比较复杂。它是根据可燃烧物质的燃烧的时候各分子之间的相互反应制作的。这种阻火器的通道比较窄，这样就可以阻止火焰的继续燃烧。

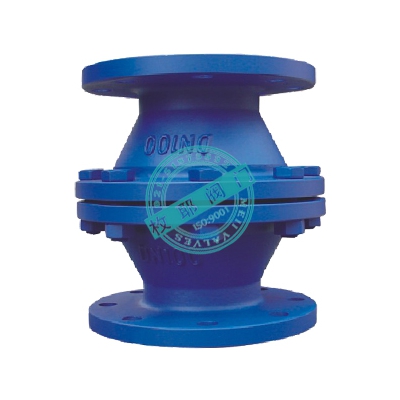

GZW，GYW阻爆燃型铸钢法兰管道阻火器由芯件和壳体两部分组成，芯件是核心，是由两层超薄的不锈钢带，一条被压成波N形，另一条平面钢带则将它围绕圆心紧紧缠绕而成。从而构成无数个端面，是小三角形直通流道，而且在芯件内部有一个十字结构的支架(或在表面压上Y形架)借以增强芯件的牢靠性，避免芯件被点燃的介质所产生的爆炸压力冲散。介质从三角形狭道中通过，阻火器也正是通过它来阻止火焰在管道中的蔓延，其原理为"器壁效应"，就是火焰与器壁的碰撞进行能量转换，降低了温度。以此原理来设计三角形孔的高度阻止火焰的通过，再加上足够的流道长度来吸收火焰的热量，使其在芯件中熄灭，避免了气体在芯件的另一端被复燃的可能性。
|
||||||||||||||||||||||||||||
| 1.铸钢法兰管道阻火器GZW,GYW技术参数： |
公称压力：1.6Mpa
执行标准：GB13347-92《石油气体铸钢法兰管道阻火器阻火性能和试验办法》、SH/T3413-99《石油化工石油气管道组获取选用、检验及验收》、HG/T20570.19-95《阻火器的设置》
| 结构形式 | 普通型 | 阻爆燃型 | 阻爆轰型 |
| 最大试验安全间隙mm | MESG≥0.9 | 0.5＜MESG＜0.9 | MESG≤0.5 |
| 阻火级别 | II A | II B | II C |
| 使用场所 | 储罐、管端放空 | 放空管、燃气管道 | 爆轰管道 |
| 2.铸钢法兰管道阻火器GZW,GYW部件材质： |
| 阀体 | 碳钢、不锈钢 | 阻火层 | 不锈钢 |
| 3.铸钢法兰管道阻火器GZW,GYW外形尺寸： |
| 型号 | 通径 | H | L | D | D1 |
| GZW-I | 15 | 155 | 115 | 95 | 65 |
| 20 | 16 | 125 | 105 | 75 | |
| 25 | 170 | 130 | 115 | 85 | |
| 32 | 180 | 150 | 135 | 100 | |
| 40 | 190 | 155 | 145 | 110 | |
| 50 | 200 | 170 | 160 | 125 | |
| 65 | 210 | 195 | 180 | 145 | |
| 80 | 215 | 205 | 195 | 160 | |
| 100 | 245 | 230 | 215 | 180 | |
| 125 | 280 | 260 | 245 | 210 | |
| 150 | 300 | 315 | 280 | 240 | |
| 200 | 340 | 400 | 335 | 295 | |
| 250 | 440 | 505 | 405 | 355 | |
| 300 | 500 | 560 | 460 | 410 | |
| 600 | 765 | 860 | 840 | 770 |
| 4.铸钢法兰管道阻火器GZW,GYW使用说明： |
②阻火器上的流向标记必须与介质流向一致；
③每隔半年应检查一次，检查阻火层是否有堵塞、变形或腐蚀等缺陷；
④被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换；
⑤清洗阻火器芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗；
⑥重新安装阻火层时，应更新垫片并确认密封面已清洁和无损伤，不得漏气；
⑦铸钢法兰管道阻火器GZW,GYW安装使用说明书下载。
本文由上海枚耶阀门有限公司编著，转载请注明出处： http://www.famen163.com/productintro/3775.htm
