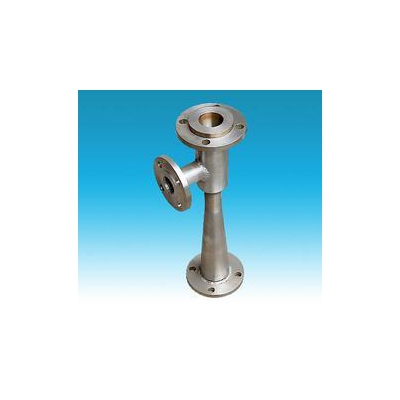

蒸汽喷射器是以蒸汽为动力实现工程需要的器件，它不用电力，没有移动与转动机件，系统简单，工作可靠，故使用广泛。 　　

一、工作原理：

     蒸汽喷射器把高压蒸汽的势能通过喷咀形成高速动能，带动吸引低压蒸汽在喷射器混合段充分混和，降速，升压，供生产之需。 　　
二、结构介绍：

    喷射器结构主要有两大部分：1、喷咀：高压蒸汽通过喷咀形成高速射流，喷咀的形状，尺寸根据蒸汽性质（过热汽还是饱和汽）及蒸汽在喷咀中的压降来计算，当喷咀的压降过热汽为初压的45.5％以上，饱和汽为初压的42.3％以上。喷咀做成拉伐尔喷咀，否则喷咀为锥形，材料采用1Cr18Ni9Ti.2、喷射器混合段：高，低压两股汽在此管内先进入，次混和均匀，后降速增压。所以混合段有前，中，后三段，作用不同。形状有别，通过总流量来设计其尺寸（直径与长度）最终合成所需压力的蒸汽。连结上二者的机件称汽室，使二件保持合理的距离，具有一定空间。蒸汽喷射器的材质常用20＃优质碳素钢。 　　
三、使用范围：

    本公司蒸汽喷射器有以下类型：
 　1、蒸汽喷射增压器：能量较高的高温高压蒸汽经喷咀高速射流吸引低压蒸汽混合成工艺所需温度与压力的（中压）蒸汽供生产使用。这是解决工艺需要的一种较节能的形式（相对减温减压器而言），也比较方便。有一种叫作二次蒸汽回收器的设备也属此类型。 　　
2、蒸汽喷射热水器：通过蒸汽射流吸引一定量冷水加温到所需温度，并送到需要的场所，可以用于供暖和生活用水。 　　
3、蒸汽喷射真空器：通过蒸汽射流，抽出容器内的空气，使容器具有一定的真空。如汽轮机轴封抽气器，防止汽机向外漏汽，并回收热量与工质。又如使大型循环水泵吸水段抽真空引来低位水流之水。 　　
4、射汽抽气器：汽轮机抽真空，质量保证。 　　
四、安装：

    1、本设备通常按装在管道中，与高压汽管。低压汽管与供热管分别和本件法兰联结，法兰为化工部标准。2、真空型蒸汽喷射器（如轴封抽气器），尺寸较小可固定在墙壁，柱子上，再与相关管子联结。3、设备通常顺着出汽方向自上而下布置或水平布置，避免自下而上布置。 　　
五、设备运行：

    蒸汽喷射热水器与真空器，运行无特殊要求，但增压器温度较高，应先予暖管。开始，低压汽少量进入喷射增压器汽室，并排向供汽管进行暖管，按工厂规程分阶段暖管，随着低压汽的增多，逐渐开启高压汽阀门，使出口形成供汽压力，并与用汽相适应。 　　

六、附说明：

     蒸汽喷射器技术参数无法定型。因为需要不同，汽压不同，流量不同，故无固定型号可选，但制造工艺是相同的，验收标准是严格的。公司按用户需要设计制造。

 欢迎行内各界朋友光临指导，合作洽谈。
