D671F-16C-DN80四氟气动蝶阀 性能可靠
D671F-16C-DN80四氟气动蝶阀 性能可靠 产品概述

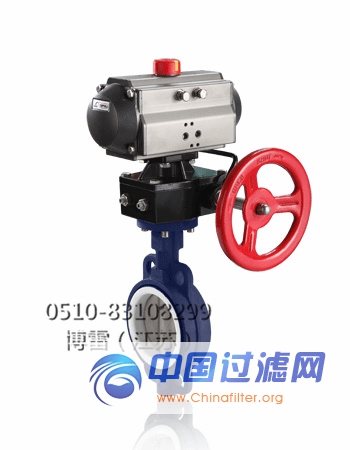

本公司的D671F气动四氟密封蝶阀由四氟密封蝶阀和不锈钢阀板,阀杆构成。气动四氟密封蝶阀适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,在食品,医药,化工,石油,电力,造纸等给排水,气体管道上作调节流量和截流介质的作用。气动四氟密封蝶阀其主要特点为:
1,设计新颖,合理,结构独特,重量轻,启闭迅速。
2,操力矩小,操作方便,省力灵巧。
3,可以任何位置安装,方便。
4,密封件可以更换,密封性能可靠达到双向密封零泄漏。
5,密封材料耐老化,耐腐蚀,使用寿命长等特点。
D671F-16C-DN80四氟气动蝶阀 性能可靠 技术参数
|
公称通径 mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公称压力 MPa |
0.6,1.0,1.6 |
|||||||||||||||||
|
连接方式 |
对夹式 |
|||||||||||||||||
|
动作范围 |
0～90° |
|||||||||||||||||
|
密封形式 |
四氟密封 |
|||||||||||||||||
|
执行器型号 |
GT,AT,AW系列单双作用气动执行器 |
|||||||||||||||||
|
供气压力 |
0.4～0.7MPa |
|||||||||||||||||
|
气源接口 |
G1/4",G1/8",G3/8",G1/2" |
|||||||||||||||||
|
环境温度 |
-30～ 70℃ |
|||||||||||||||||
|
作用形式 |
单作用执行机构,双作用执行机构 |
|||||||||||||||||
|
可配附件 |
定位器,电磁阀,空气过滤减压器,保位阀,行程开关,阀位传送器,手轮机构等 |
|||||||||||||||||
D671F-16C-DN80四氟气动蝶阀 性能可靠
采用新型系列气动执行器,有双作用式和单作用式（弹簧复位）,齿轮齿条传动,安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1,齿轮式双活塞,输出力矩大,体积小。
2,气缸选用铝金材料,重量轻,外形美观。
3,可在顶部,底部安装手动操作机构。
4,齿条式连接可调节开启角度,额定流量。
5,执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6,IS05211标准连接为产品的安装更换提供了方便。
7,两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
