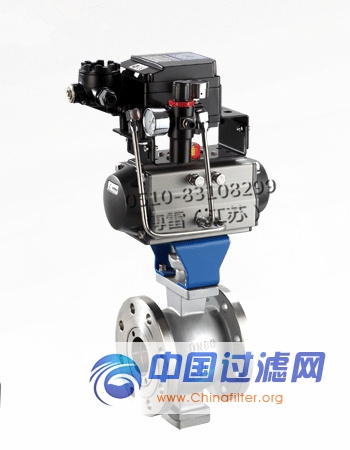

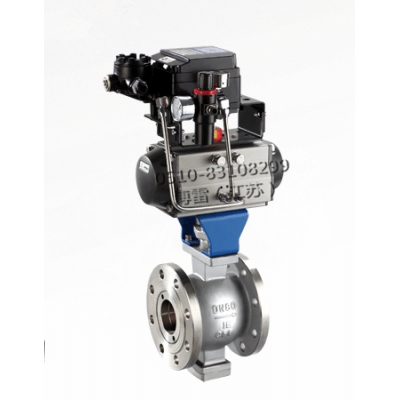

VQ647H-16P-DN150气动（v型）调节球阀
VQ647H-16P-DN150气动（v型）调节球阀 概述：
气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离，使用寿命长。球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆显得尤为优越。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，最大可调比为100：1，还具有精确调节与可靠定位的功能。
VQ647H-16P-DN150气动（v型）调节球阀 主要零件材质表：
|
零件名称 |
材质 |
|
|
阀体、阀盖 |
WCB |
CF 8 |
|
密封圈 |
2Cr13+氮化 |
304+氮化 |
|
球体 |
2Cr13+硬格 |
304+硬格 |
|
阀座、阀杆 |
2Cr13 |
304 |
|
垫片 |
柔性石墨+不锈钢 |
柔性石墨+不锈钢 |
|
双头螺柱 |
35CrMoA |
1Cr18Ni9Ti |
VQ647H-16P-DN150气动（v型）调节球阀 产品性能规范：
|
公称压力 |
试验压力（MPa) |
适用介质 |
适用温度 |
|
|
壳体试验 |
密封试验 |
|||
|
1.6 |
2.4 |
1.76 |
水、油、气及高粘度，含纤维、固体颗粒等介质 |
-28℃～≤550℃ |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
应用规范 |
连接法兰 |
JB79-59 GB9113 HG20592-97 ANSI B16.5 |
||
|
检验试验 |
JB/T9092-99 API 598 |
|||
VQ647H-16P-DN150气动（v型）调节球阀 主要外形尺寸：
|
公称或压力级 |
公称口径 |
尺寸（mm） |
||||||||
|
（mm） |
（in） |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
|
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
|
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
|
250 |
- |
240 |
297 |
90 |
148.5 |
326 |
259 |
252 |
420 |
|
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
|
50 |
||||||||||
